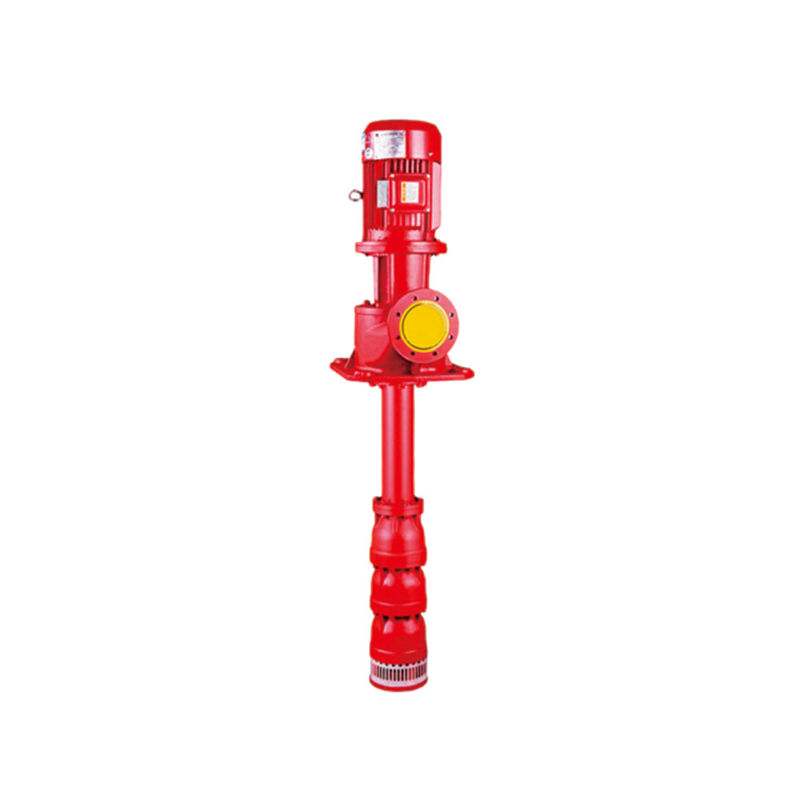

산업적 소방을 위한 고성능 긴 샤프트 화재 물 펌프 2940/1460/980r/min
간략한 소개
긴 샤프트 깊은 우물 소화 펌프는 한 개이 또는 다수 원심력이거나 혼합된 흐름 임펠러로 구성된 수직 펌프고 가이드쉘, 송수관, 전송 샤프트, 펌프 베이스, 자동차이고 다른 성분입니다. 펌프 베이스와 모터는 수원 (또는 기업 연합)의 상부에 위치합니다. 모터의 동력은 유동과 역들을 발생시키도록 추진하는 것을 하는 인상 분선관으로 집중적인 구동축을 통하여 블레이드 축으로 전송됩니다.
장축 심정 펌프는 발전소, 제강소, 광산, 화학 산업, 소방, 수도 시설, 농용관개와 다른 산업을 위해 적당한 넓게 사용된 펌핑과 물 빼기 시설입니다.
(설계점까지) 성능 범위
큐를 흘리세요 : 20-200m3 / H
H를 높이세요 :30-165
전원 엔 : 4-110kw
속도 엔 :2940, 1460년, 980개 R / 분
펌핑 매체는 다음의 조건을 충족시킬 것입니다 :
온도는 40 C를 초과하지 않을 것이고, (무게에 의해) 고체 함량이 0.01%보다 더 크고, 산-염기 비율의 pH 값이 6.5-8.5 일 것이고, 황화수소 함량이 1.5 마그네슘 / L보다 더 크며,와 어떤 원유도 포함되지 않을 것입니다. 당신이 위에서 말한 매체 요구조건을 초과하면 우리에 연락하세요. 우리는 솔루션의 전체 세트를 가집니다.
구조 도입 :
긴 샤프트 깊은 우물 소화 펌프는 3 일부로 구성됩니다 : 파이프부와 잘 부분을 높인 구성요소.
2.1. 구성요소
이 부분은 구성요소와 물 필터 부분으로 구성됩니다. 구성요소는 가이드쉘, 추진하는 것, 원뿔형 슬리브, 셸 베어링과 임펠러 샤프트로 구성됩니다. 추진하는 것은 있습니다 폐쇄 구조의. 외피는 볼트로 연결됩니다. 가이드쉘과 추진하는 것은 웨어 링을 갖추고 있을 수 있습니다.
2.2 인상 분선관
이 부품은 파이프, 전송 샤프트, 결합과 지지하는 구성 요소를 높여의 구성됩니다. 인상 분선관은 플랜지 또는 가스 나사로 연결됩니다. 전송 샤프트의 소재는 45 # 강철 또는 스테인레스 강입니다. 만약 전송 샤프트의 베어링 부품이 입혀지면, 만약 그것이 나선부 인상 분선관이면, 2 짧은 인상 분선관의 설치 위치가 바뀔 수 있고 그들이 다시 사용될 수 있습니다. 만약 인상 분선관이 플랜지로 연결되면, 그것이 전송 샤프트의 위 아래로 방향을 바꿈으로써 다시 사용될 수 있습니다. 특별한 로킹 링은 인상 분선관이 떨어져 나가는 것을 예방하기 위해 나사접속으로 펌프 의석과 심정 펌프의 상위 인상 분선관 사이에 조인트에 마련됩니다.
2.3. 잘 부분 위에
이 일부는 펌프 시트 부분, 심정 펌프 (보통 수직인 모터가 특별히 그것이 400KW를 초과할 때 심정 펌프의 설계를 했습니다)을 위한 특수 모터, 모터축, 결합과 다른 일부로 구성됩니다. 임의 유통 제어함, 배수구, 주입구와 배기 밸브, 압력계, 체크 밸브, 문짝 밸브와 충돌 또는 스테인레스 강 신축 이음쇠.
모델 | 구경의 안팎으로 | 흐름 (L/S) |
머리 (M) |
속도 (r/min) |
힘 (KW) |
XBD3.1/5G-L(W) | DN65 | 5 | 31 | 2900 | 4 |
XBD4.0/5G-L(W) | DN65 | 5 | 40 | 2900 | 5.5 |
XBD5.0/5G-L(W) | DN65 | 5 | 50 | 2900 | 7.5 |
XBD6.0/5G-L(W) | DN65 | 5 | 60 | 2900 | 7.5 |
XBD7.0/5G-L(W) | DN65 | 5 | 70 | 2900 | 11 |
XBD8.0/5G-L(W) | DN65 | 5 | 80 | 2900 | 15 |
XBD3.2/10G-L(W) | DN80 | 10 | 32 | 2900 | 7.5 |
XBD4.0/10G-L(W) | DN80 | 10 | 40 | 2900 | 11 |
XBD5.0/10G-L(W) | DN80 | 10 | 50 | 2900 | 15 |
XBD6.0/10G-L(W) | DN80 | 10 | 60 | 2900 | 15 |
XBD7.0/10G-L(W) | DN80 | 10 | 70 | 2900 | 18.5 |
XBD8.0/10G-L(W) | DN80 | 10 | 80 | 2900 | 22 |
XBD9.0/10G-L(W) | DN80 | 10 | 90 | 2900 | 22 |
XBD10.0/10G-L(W) | DN80 | 10 | 100 | 2900 | 30 |
XBD11.0/10G-L(W) | DN80 | 10 | 110 | 2900 | 30 |
XBD12.0/10G-L(W) | DN80 | 10 | 120 | 2900 | 37 |
XBD13.0/10G-L(W) | DN80 | 10 | 130 | 2900 | 45 |
XBD14.0/10G-L(W) | DN80 | 10 | 140 | 2900 | 45 |
XBD3.2/15G-L(W) | DN80 | 10 | 32 | 2900 | 7.5 |
XBD4.0/15G-L(W) | DN80 | 15 | 40 | 2900 | 11 |
XBD5.0/15G-L(W) | DN80 | 15 | 50 | 2900 | 15 |
XBD6.0/15G-L(W) | DN80 | 15 | 60 | 2900 | 15 |
XBD7.0/15G-L(W) | DN80 | 15 | 70 | 2900 | 18.5 |
XBD8.0/15G-L(W) | DN80 | 15 | 80 | 2900 | 22 |
XBD9.0/15G-L(W) | DN80 | 15 | 90 | 2900 | 22 |
XBD10.0/15G-L(W) | DN80 | 15 | 100 | 2900 | 30 |
XBD11.0/15G-L(W) | DN80 | 15 | 110 | 2900 | 30 |
XBD12.0/15G-L(W) | DN80 | 15 | 120 | 2900 | 37 |
XBD13.0/15G-L(W) | DN80 | 15 | 130 | 2900 | 37 |
XBD14.0/15G-L(W) | DN80 | 15 | 140 | 2900 | 45 |
XBD3.2/20G-L(W) | DN100 | 20 | 32 | 2900 | 15 |
XBD4.0/20G-L(W) | DN100 | 20 | 40 | 2900 | 15 |
XBD5.0/20G-L(W) | DN100 | 20 | 50 | 2900 | 18.5 |
XBD6.0/20G-L(W) | DN100 | 20 | 60 | 2900 | 22 |
XBD7.0/20G-L(W) | DN100 | 20 | 70 | 2900 | 30 |
XBD8.0/20G-L(W) | DN100 | 20 | 80 | 2900 | 30 |
XBD9.0/20G-L(W) | DN100 | 20 | 90 | 2900 | 30 |
XBD10.0/20G-L(W) | DN100 | 20 | 100 | 2900 | 37 |
XBD11.0/20G-L(W) | DN100 | 20 | 110 | 2900 | 37 |
XBD11.5/20G-L(W) | DN100 | 20 | 115 | 2900 | 45 |
XBD12.0/20G-L(W) | DN100 | 20 | 120 | 2900 | 45 |
XBD13.0/20G-L(W) | DN100 | 20 | 130 | 2900 | 55 |
XBD14.0/20G-L(W) | DN100 | 20 | 140 | 2900 | 75 |
XBD14.5/20G-L(W) | DN100 | 20 | 145 | 2900 | 75 |
XBD15.0/20G-L(W) | DN100 | 25 | 150 | 2900 | 90 |
