제품개요
XBC 시리즈 디젤 소방 펌프 회사는 국가 표준 GB6245-98 "소방 펌프 성능 요구 사항 및 테스트 방법"과 미국 소방 협회 표준 NEPA20 "원심 소방 펌프 설치" 및 기타 표준을 엄격히 준수하여 새로운 유형의 소방을 개발했습니다. 전투 장비(이하 장비라고 함) 시리즈에는 소방 펌프(단일 단 흡입, 단일 단 이중 흡입, 다단 세그먼트)에 따라 장치가 장착되어 XBC-IS, XBC-로 나눌 수 있습니다. SLOW, XBC-D 세 가지 하위 시리즈, 장비 압력, 유량 범위, 거의 모든 경우에 화재를 처리하는 데 필요한 응용 분야입니다.
디젤 엔진을 장착한 장비는 국산 또는 수입품을 사용하는 고품질 제품으로, 발사 특성이 우수하고 강력한 과부하 용량, 컴팩트한 구조, 쉬운 유지 관리, 사용하기 쉽고 높은 자동화 수준을 갖추고 있으며 신뢰할 수 있는 고급 소방 장비입니다. .
장비, 정상 작동 조건:
고도 ≤ 1000m;주변 온도: +5 °C ~ +40 °C;
상대 습도: ≤ 90%.
구조적 특징 및 기능:

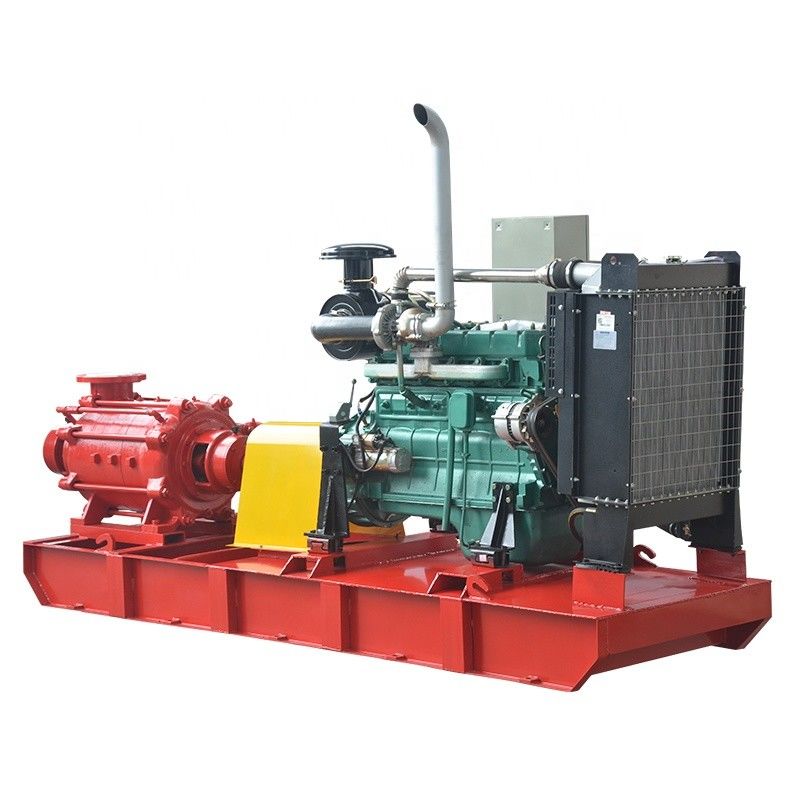

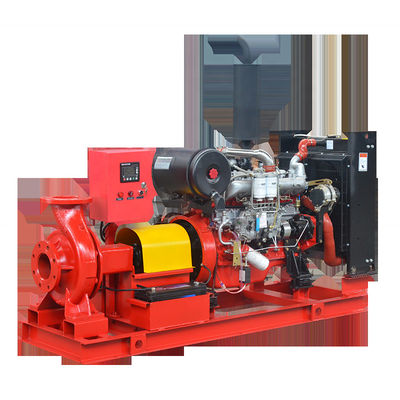

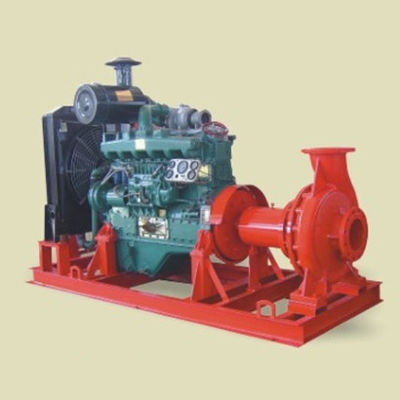

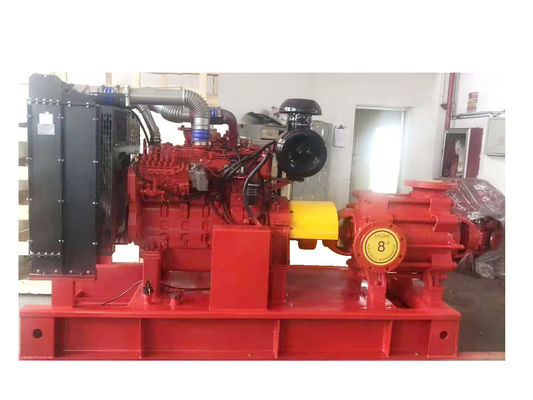

X6135, 12V135, 4102,6102 시리즈 디젤 구동 디젤 엔진(클러치와 함께 사용 가능)의 장비는 고탄성 커플링과 소방 펌프를 형성하기 위해 연결된 소방 펌프를 통해 이루어지며, 이 장치에는 디젤 탱크, 라디에이터, 팬, 제어 화면도 포함됩니다. (자동 장치 사용 가능) 및 기타 구성 요소.
자동 제어 장치인 경우 디젤 엔진은 분할 카운터(프로그래밍 가능)에 의해 자동으로 제어되어 1도 자동 시스템, 입력, 자동 전환(디젤 엔진 펌프 전기 펌프 또는 디젤 펌프로 전환하여 다른 그룹으로 전환)을 달성합니다. 디젤 펌프), 자동 보호(엔진 속도, 오일 압력, 높은 수문학적, 3가지 시동 실패, 낮은 오일 레벨, 낮은 배터리 전압 경보 차단 보호) 및 기타 기능, 사용자는 자동 화재 경보 센터 또는 원격 인터페이스를 통해 화재를 발생시킬 수도 있습니다. 모니터링.
5 °C 미만의 환경에서 장치가 작동하도록 하기 위해 장치를 냉각수 예열 장치 AC220V에 부착할 수 있습니다.
일반 데이터
자동 소방 조절기 펌프 급수 시스템으로 구성된 전기 소방 펌프 팝 그룹을 갖춘 디젤 엔진.그들의 작업 과정은 "엔진 제어 시스템"을 참조하십시오.장비는 화재 통제 센터와 함께 달성될 수 있습니다.
시스템 구조 및 원리
1. LED-BZ(H) 시리즈 디젤 엔진 펌프 세트 제어
일반 데이터
자동 방화 급수 시스템은 일반적으로 펌프, 전기 펌프(주 펌프), 자동 디젤 펌프(펌프 장비)에 의해 조절되며 작동 원리는 P1(저압) ~ P2(고압)의 파이프 내 일반적인 압력, P1보다 낮은 조절기가 펌프를 시동하면 펌프는 P2까지 상승한 압력을 멈추게 됩니다. P2가 천천히 P1까지 파이프를 누출하기 때문입니다. 조절기 펌프는 그런 다음 P1 ~ P2의 압력을 유지하기 위해 작동합니다. 물이 급증하면 펌프가 작동합니다. 조절기는 P1 P3, 전기 펌프 시동기를 유지하기 위해 급격히 감소할 수 없으며 압력은 Pw로 상승하고 방화수를 충족시킵니다.정전 또는 전기 펌프 결함 등 P3에서 P4까지 압력이 계속 감소하면 디젤 펌프가 자동으로 시작되고 Pw 및 급수까지 압력이 상승하며 전기 또는 디젤 펌프 펌프 펌프는 펌프를 수동으로 정지시킨 후 수동으로 정지해야 합니다. 자주 결정하십시오.
(1) LEC-BH 시리즈 반자동 소방 펌프 디젤 엔진 제어 장치
수동, 반자동 제어 기능, 엔진 오일 압력, 수온 표시 기능을 갖춘 이러한 유형의 캐비닛(상자);배터리 충전 전류 표시로;탱크 오일 레벨 경보;전기 소방 펌프 고장 또는 정전이 발생하면 자동으로 엔진 펌프를 시작할 수 있습니다.원격 시동 디젤 펌프.이 제어방식은 일반적으로 출력이 110kw 이하인 디젤엔진에 사용됩니다.
(2) LEC-BZ 시리즈 자동 소방 펌프 디젤 엔진 제어 장치
수동, 자동 제어 기능을 갖춘 이러한 유형의 캐비닛(상자)은 엔진 오일 압력, 오일 온도, 수온 표시 및 경보 기능 이상, 배터리 충전 전류 표시와 함께;탱크 오일 레벨 경보;자동으로(원격으로 가능) 디젤 펌프를 시작하고 중지합니다.초고속, 저속 정지 경보;3개의 시동기 실패 경보;배터리 전압이 낮으면 자동으로 충전하세요.자동 화재 및 화재 경보 센터 또는 변명, 다중 펌프 장치 시스템과 같은 원격 연결 제어, 정기 검사와 소방 펌프 간 전환 장치, 전원 주파수 전압 기능을 달성할 수 있습니다.
2. LEC-DZ (H) 시리즈 디젤 발전기 제어 장비
230V/400V 비상 디젤 발전기 세트의 자체 발전기 전압에서 토목 건설에 주로 사용되는 디젤 발전기 디젤 엔진 펌프 구성 제어와 유사한 제어 원리는 엔진 블록이 항상 자체 비상 준비 시작 상태, 작동 전력을 가져와야 합니다. , 열 시스템, 연료유, 윤활유, 냉각수 및 실내 온도 및 실내 환경은 언제든지 장치가 시작할 수 있도록 보장해야 하며, 전기가 중단되면 장치가 즉시 시작되어야 하며 투자될 수 있습니다. 15초 정상 부하 작동.장치는 전력 시스템 체인에 있어야 하며, 전기가 복구되면 장치는 전기 공급으로의 전환을 지연해야 하며 3~5분 후에 자동으로 공회전을 중지해야 합니다.
일반 데이터
(1) LEC-DH 시리즈 디젤 발전기는 제어 장비에 의해 자동으로 설정됩니다.
(2) LEC-DZ 시리즈 자동 디젤 발전기 세트 제어 장비
