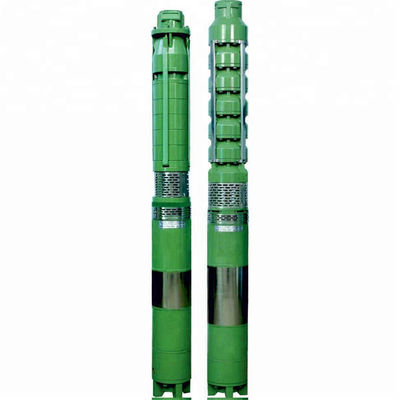

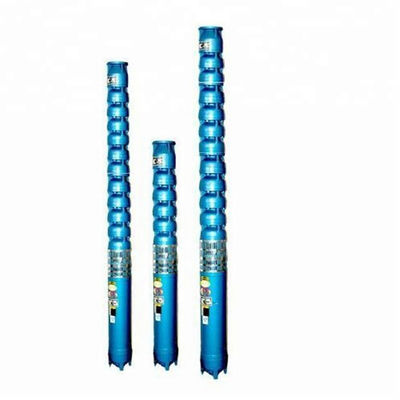

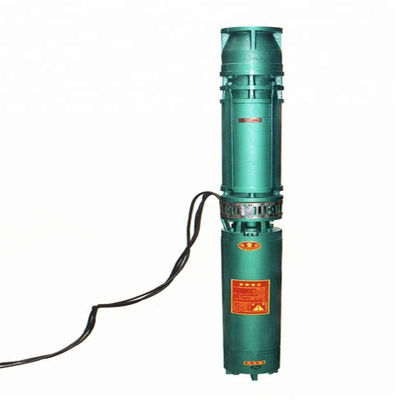

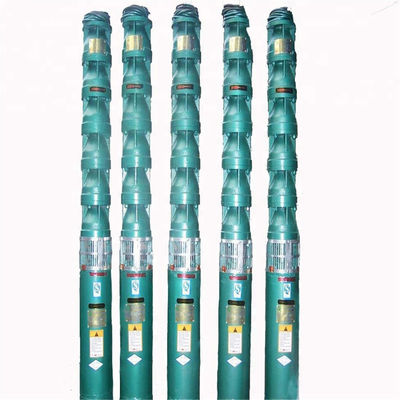

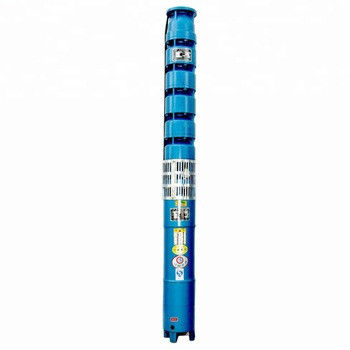

구멍 물 펌프 도입
QJ 시리즈 잠수용 전기 펌프는 그것은 컴팩트한 구조, 작은 부피, 낮은 소음, 부차 오염, 설치 및 사용 편리한 유지, 안전하고 신뢰할 수있는 운영,높은 효율성과 에너지 절감, 펌프 방 등을 구축 할 필요가 없습니다. 그것은 수직 및 수평 설치를 할 수 있습니다. 그것은 또한 오픈 워터 및 지지 펌프로 사용될 수 있습니다. 다른 지지 물 펌프와 비교하면,그것은 작은 발자국의 장점이 있습니다., 오염 및 누출, 편리한 사용 및 설치, 등. 그것은 물 공급 및 다른 경우에 사용할 수 있습니다. 그것은 전통적인 ISG, DL 원심 펌프 이상적인 대체 펌핑입니다.배수 도구.
구멍 물 펌프 사용
QJ 잠수 펌프는 국가 표준에 따라 설계된 에너지 절약 제품입니다. 주로 깊은 우물에서 지하수를 추출하는 데 사용됩니다.또한 농업용 관개용으로 널리 사용됩니다.도시, 산업 및 광산업의 물 공급 및 배수, 가축 및 가금류 물 및 고원 및 산악 지역의 고층 건물, 압력수 공급과 같은 물.
노동 조건
1전원 공급은 50Hz, 380v 3단계 AC 전원 공급
2물 온도는 20 °C를 넘지 않아야 합니다.
3물의 고체 함량은 (질량) 0.01% 이상이 아닙니다.
4물의 pH 값 pH 6.5-8.5
5 물의 염화물 함량은 400mg/ L가 넘지 않습니다.
6잠수용 전기 펌프의 깊이는 70m를 넘지 않습니다.
위의 조건의 기본 조건, 예를 들어 위의 범위 너머의 조건의 사용은 전기 펌프의 정상적인 작동을 보장하기 위해 특별히 만들어져야 합니다..
구멍 물 펌프 모델 의미
예를 들어:
150QJ10-150
150- 최소 지름 (mm) 에 적응 150
QJ- 우물 잠수 펌프 (온물)
10-용량:10m3/h
150-머리:150m
모터
QJ 250-75
비동기 잠수용 모터
높은 추진력 구조
250 - 분 우물 지름 ((mm)
75 - 모터 전력 (kW)
구멍 물 펌프 구조
1. 펌프 원심 피난 또는 혼합 흐름 유형; 그것은 물로 윤활 베어링을 사용; 그리고 모터와 결합은 딱딱한 결합입니다.그래서 액체 에너지는 물을 운반하기 위해 펌프 껍질의 전환으로 증가. 펌프의 위쪽에는 펌프의 정지 시간을 방지하기 위해 체크 밸브 바디가 있습니다.물은 겨울에 파이프 균열을 방지하기 위해 파이프 라인에서 천천히 풀 수 있습니다.. (참고: 낮은 머리 잠수 펌프, 체크 밸브 체제 없음)
2. 모터는 폐쇄 된 습기 유형의 습기 구조입니다. 물 저항성 폴리에틸렌 단열 나일론 s 헤스 다층 와이어를 사용하여 모터 스테터 와이빙.물로 윤활한 물질을 사용하는 안내 베어링 및 추진 베어링엔진은 신선한 물로 채워져 엔진을 냉각하고 베어링을 윤활합니다. The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motor모터의 상단 샤프트는 물체에 퇴적물이 들어가는 것을 막기 위해 모래 제어 장치가 장착되어 있습니다.
구멍 물 펌프 매개 변수
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
轉速 (r/min) |
물 ∙ 효율성 (%) |
출수 입 직경 (mm) |
适用 井径 (mm) |
额定 힘 (kW) |
额定 전압 (v) |
额定 전류 (A) |
전기 효율성 (η%) |
힘 인수 cosφ |
机组 径 방향 최대 尺寸 (mm) |
备
注 |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 이상 |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 이상 |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 이상 |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 이상 |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 이상 |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
轉速 (r/min) |
물 ∙ 효율성 (%) |
출수 입 직경 (mm) |
适用 井径 (mm) |
额定 힘 (kW) |
额定 전압 (v) |
额定 전류 (A) |
전기 효율성 (η%) |
힘 인수 cosφ |
机组 径 방향 최대 尺寸 (mm) |
备
注 |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 이상 |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 이상 |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 이상 |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 이상 |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 이상 |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
轉速 (r/min) |
물 ∙ 효율성 (%) |
출수 입 직경 (mm) |
适用 井径 (mm) |
额定 힘 (kW) |
额定 전압 (v) |
额定 전류 (A) |
전기 효율성 (η%) |
힘 인수 cosφ |
机组 径 방향 최대 尺寸 (mm) |
备
注 |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 이상 |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 이상 |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 이상 |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 이상 |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
