| 브랜드 이름: | ZY |
| 모델 번호: | QJ 시리즈 |
| 모크: | 1SET |
| 가격: | $50-$1000 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1000개 세트 / 달 |

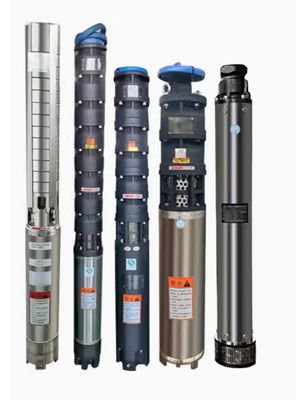

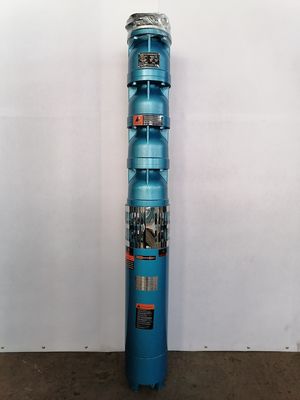

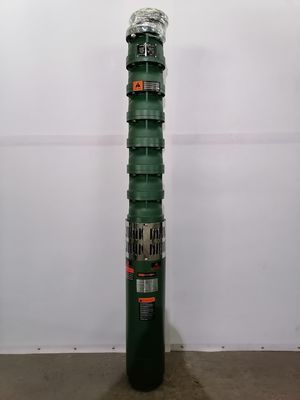

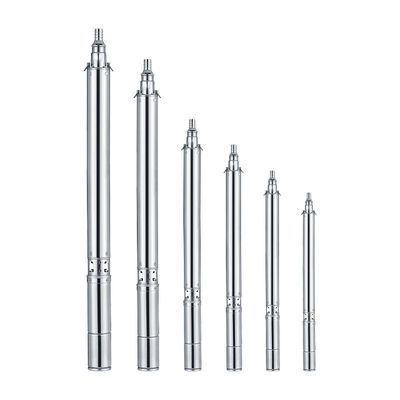

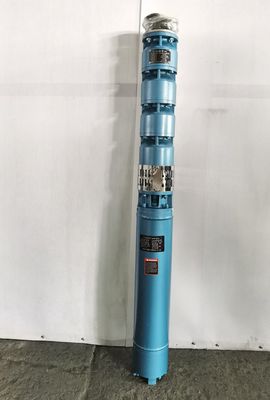

시추공 워터 펌프 소개
QJ 시리즈 수중 전기 펌프는 구조가 콤팩트하고 부피가 적으며 소음이 적고 2차 오염이 없으며 설치 및 사용이 편리하고 유지 관리가 편리하며 안전하고 안정적인 작동, 고효율 및 에너지 절약이 가능하며 펌프실을 구축할 필요가 없습니다. 수직 및 수평 설치가 가능합니다. 개방 수역 및 지상 펌프로도 사용할 수 있습니다. 다른 지하수 펌프와 비교하여 설치 공간이 작고 오염 및 누출이 없으며 사용 및 설치가 편리하다는 장점이 있습니다. 물 공급 및 기타 용도로 사용할 수 있습니다. 전통적인 ISG, DL 원심 펌프 이상적인 대체 펌핑, 배수 도구입니다.
시추공 워터 펌프 적용
QJ 수중펌프는 국가표준에 따라 설계된 에너지 절약형 제품입니다. 주로 깊은 우물에서 지하수를 추출하는 데 사용됩니다. 또한 농업 관개, 도시의 물 공급 및 배수, 산업 및 광업 기업, 가축 및 가금류 물, 가압 물 공급과 같은 고원 및 산악 지역의 고층 건물에 널리 사용됩니다.
근무 조건
1. 전원 공급 장치는 50Hz, 380v 3상 AC 전원 공급 장치입니다.
2. 수온은 20℃를 넘지 않아야 한다.
3. 물의 고형분 함량(질량 기준)은 0.01% 이하입니다.
4. 물 pH 6.5-8.5의 PH 값
5 물의 염화물 함량은 400mg/L 이하입니다.
6. 수중 전동 펌프의 수심은 70m 이하입니다.
위 범위를 벗어난 조건의 사용과 같은 위 조건의 기본 조건은 전동 펌프의 정상적인 작동을 보장하기 위해 특별히 만들어져야 합니다..
시추공 워터 펌프 모델 의미
예를 들어:
150QJ10-150
150- 최소 직경에 적응 (mm) 150
QJ-우물 수중펌프(온수)
10-용량:10m3/h
150-헤드:150m
모터
QJ 250-75
비동기식 수중 모터.
고추력 구조
250 - 최소 우물 직경(mm)
75 - 모터 출력(kw)
시추공 워터 펌프 구조
1. 원심 또는 혼합 흐름 유형의 펌프; 물 윤활 베어링을 사용했습니다. 모터와의 결합은 고정 결합입니다. 모터 구동 원심력으로 펌프 임펠러가 회전하므로 펌프 쉘을 전환하여 물을 운반함으로써 액체 에너지가 증가합니다. 펌프 상단에는 체크 밸브 본체가 있어 펌프 가동 중단 시간으로 인한 물 배관 역류로 인해 작동 부품이 손상되는 것을 방지합니다. 밸브에는 배수구가 있으며 겨울에 파이프 균열을 방지하기 위해 물이 파이프라인에서 천천히 풀릴 수 있습니다. (참고: 저두 수중 펌프에는 체크 밸브 본체가 없습니다.)
2. 모터는 폐쇄형 습식 구조입니다. 방수 폴리에틸렌 절연 나일론의 히스 다층 전선을 사용한 모터 고정자 권선. 물 윤활 소재를 사용한 가이드 베어링과 스러스트 베어링. 모터를 냉각하고 베어링을 윤활하기 위해 모터에 깨끗한 물이 채워집니다. 모터 하단에는 압력 조절막(고무 재질)이 장착되어 모터의 온도 상승으로 인한 수역의 팽창과 수축 사이의 압력 차이를 조정합니다. 모터의 상부 샤프트에는 모래 제어 장치가 장착되어 있어 침전물이 수역으로 들어가는 것을 방지합니다.
시추공 수도 펌프 매개변수
|
型号 规格 |
흐름량 (중3/시간) |
扬 程 (중) |
转速 (r/분) |
물 效率 (%) |
출수 丁直径 (mm) |
용용 井径 (mm) |
결정하다 功率 (킬로와트) |
결정하다 电压 (다섯) |
결정하다 电流 (에이) |
电机 效率 (θ%) |
功率 因数 cos Φ |
机组 径向 最大 尺寸 (mm) |
备
注 |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 이제 |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 이제 |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 이제 |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 이제 |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 이제 |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型号 规格 |
흐름량 (중3/시간) |
扬 程 (중) |
转速 (r/분) |
물 效率 (%) |
출수 丁直径 (mm) |
용용 井径 (mm) |
결정하다 功率 (킬로와트) |
결정하다 电压 (다섯) |
결정하다 电流 (에이) |
电机 效率 (θ%) |
功率 因数 cos Φ |
机组 径向 最大 尺寸 (mm) |
备
注 |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 이제 |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 이제 |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 이제 |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 이제 |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 이제 |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型号 规格 |
흐름량 (중3/시간) |
扬 程 (중) |
转速 (r/분) |
물 效率 (%) |
출수 丁直径 (mm) |
용용 井径 (mm) |
결정하다 功率 (킬로와트) |
결정하다 电压 (다섯) |
결정하다 电流 (에이) |
电机 效率 (θ%) |
功率 因数 cos Φ |
机组 径向 最大 尺寸 (mm) |
备
注 |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 이제 |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 12.22 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 이제 |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 이제 |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 | 106 | 9.2 | 12.22 | 78.0 | 0.81 | ||||||||
| 150QJ15-114 | 114 | 9.2 | 12.22 | 78.0 | 0.81 | ||||||||
| 150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 이제 |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
