제품 개관

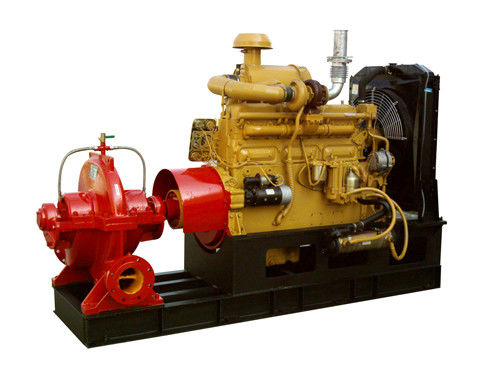

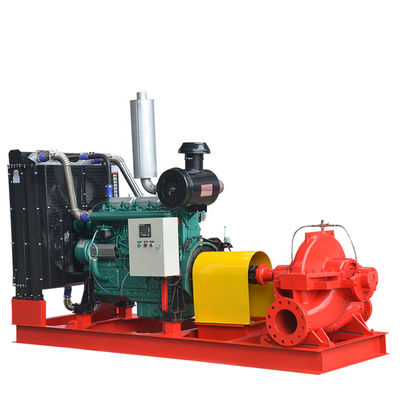

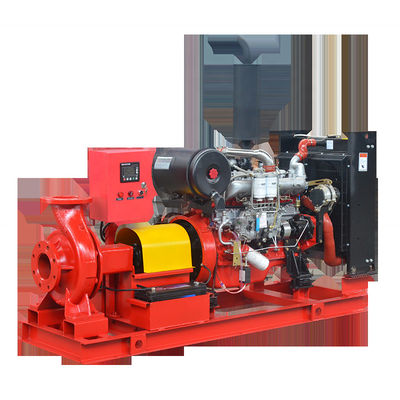

XBC Series Diesel Fire Pump Company in strict accordance with the national standard GB6245-98 "fire pump performance requirements and test methods" and the United States Fire Protection Association Standard NEPA20 "centrifugal fire pump installation" and other standards developed a new type of fire-fighting equipment (hereinafter referred to as equipment), the series is equipped with the device according to the fire pump (single-stage single-suction, single stage double suction, multi-stage segments) can be divided into XBC-IS, XBC-SLOW, XBC-D three sub- series, equipment pressure, flow range, the application required to meet the fire almost all occasions.
디젤 엔진과 장비는 국내이거나 수입되어서 사용하는 고품질 제품입니다, 좋은 강한 과부하 용량의 발사 특성과 함께, 소형 구조, 사용하도록 쉬운 손쉬운 유지보수, 높은 자동화 정도는 진보적 믿을 만한 소방 장비입니다.
장비, 정상 운전 상태 :
높이 ≤ 1000m ; 대기 온도 : +5 'Ｃ ~ +40 'Ｃ ;
상대 습도 : ≤ 90%.
구조화 기능과 기능 :
X6135, 12V135, 디젤 동력을 갖춘 4102,6102 시리즈, 디젤 엔진 (높은-탄력 있는 결합과 소화 펌프를 통한 위기가) 소화 펌프를 형성하기 위해 연결된 채로 이용 가능하게, 부서가 또한 디젤 탱크, 냉각 장치, 팬, 이용 가능한 콘트롤스크린 (자동 부서를 포함했습니다)과 다른 부품으로부터의 장비.
자동 제어 단위, 자동적으로 디젤 엔진으로의 (스위치가 전기적 펌프 또는 디젤 엔진 펌프를 펌핑하는 1급 범죄, 입력, 자동 절환에서 자동 시스템을 달성하도록 (프로그램 가능한) 갈라진 카운터에 의해 제어된 디젤 엔진이 또 다른 A그룹 디젤 엔진 펌프), 자동 보호 (엔진 속도, 기름 압력, 높시작되기 위해 하이드롤오기칼, 3이 실패했습니다, 낮은 오일 수준, 저배터리 전압 알람 정지 보호)와 다른 기능으로 전환할 때, 사용자들은 또한 자동적 화재 경보 센터 또는 원격 감시를 위한 인터페이스에 의해 발화할 수 있습니다.
일하기 위해 5 'Ｃ 환경 이내에 단위를 보증하기 위해, 단위는 냉각수 예열 장치 AC220V에 첨부될 수 있습니다.
일반 데이타
전기 소화 펌프 팝 그룹과 디젤 엔진이 자동적 화재 규제 펌프 급수 시스템을 구성했습니다. 그들의 일의 물론이 엔진 제어 시스템이 도입한 것을 봅니다. 장비는 화재 콘트롤 센터와 함께 달성될 수 있습니다.
시스템 구조와 원리
1. 디젤 엔진 펌프 설정 제어기
일반 데이타
자동 방화 급수 시스템은 보통 펌프, 전기적 펌프 (주펌프)에 의해 규제됩니다, 원칙으로 일하는 자동 디젤 엔진 펌프 (펌프 장비)이 다음과 같습니다 : P1 규제 기관보다 낮은 P1 (낮은) ~ P2 (고압)에서 파이프에서 일반적 압력은 펌프를 시작합니다, 펌프가 압력을 막고 P2로 상승했고, 그 때문에 P2 P1의 아래의 천천히 누설 파이프, 규제 기관 펌프는 그리고 나서 시작되고,와 앞으로 압력을 P1 ~ P2로 유지하 그렇게,와 때 물 해일, 펌프 레귤레이터 수 있는 P1 P3, 전기 펌프 기동 장치를 유지하기 위해 신속히 낫데크리어스드, 압력이 Pw로 상승했고, 화재 물을 만납니다. 정전 또는 결점이 있는 전기적 펌프와 같이, P3부터 P4까지 계속 감소한 압력은 자동적으로 디젤 엔진 펌프를 시작할 것이고, 압력이 Pw로 상승하고 상수도, 전기이거나 디젤 엔진 펌프 펌프 펌프가 자주 결정하기 위해 손으로 펌프를 막은 후에 손으로 중지될 것입니다.
(1) 반자동 소화 펌프 디젤 엔진 엔진 제어 장치
엔진 오일 압력, 물 온도 디스플레이로, 매뉴얼, 반자동제어 기능과 관방 (박스)의 이런 유형 ; 배터리가 전류 표시를 고발하면서 ; 탱크 오일 레벨 알람 ; 전기화재 펌프 장애 또는 정전을 말하시오 그러면 그것은 자동적으로 엔진 펌프를 시작할 수 있습니다 ; 원격 스타트 디젤 엔진 펌프에. 이 제어 수법은 일반적으로 이유의 디젤 엔진 엔진 전력 110 이하 kw에서 사용됩니다.
(2) 자동 소화 펌프 디젤 엔진 엔진 제어 장치
매뉴얼, 자동 제어와 관방 (박스)의 이런 유형이,와 함께 엔진 오일 압력, 오일 온도, 배터리가 전류 표시를 고발하면서, 온도 디스플레이와 알람 기능 비정상을 급수합니다 ; 탱크 오일 레벨 알람 ; 자동적으로 (멀리 있을 수 있고) 디젤 엔진 펌프를 시작하고 막습니다 ; 초고속, 저속 정지 알람 ; 세 기동 장치 장애 알람 ; 자동적으로 배터리 전압을 고발하는 것은 낮습니다 ; 그리고 자동적 화재와 화재 경보 센터 또는 해명, 다중 펌프 단위 동안 시스템과 같은 멀리 있는 연동제 통제는 정기검사와 소화 펌프, 상용 주파 전압 함수 사이에 전환하기 위해 단위를 달성할 수 있습니다
2. 디젤 발전기 제어 장비
항상 그들의 긴급 조성을 가져오 주로 일련 230V/400V 비상용 디젤 발전기, 엔진 블럭의 자체 발전 장치 전압에서 토목 구축물에서 사용되는 디젤 발전기 디젤 엔진 펌프 구성 제어와 유사한 제어원리는 만약 단위가 전기가 중단되는 때인 어떠한 시간 조건에도 시작할 수 있다는 것을 보증하는 것 이면, 단위는 바로 시작되어야 하고, 15s 정상 부하 작전에 투자 될 수 있는 전력과 열계, 연료유, 윤활유, 냉각수와 인도어 온도와 실내 환경을 운영한 주에서 시작됩니다. 단위는 전원 시스템 공급망에 있어야 합니다, 전기가 복구될 때, 단위는 전기 공급으로의 지연 스위치와 자동적으로 3 ~ 5 분 뒤에 활동하지 않는 정지여야 합니다.
