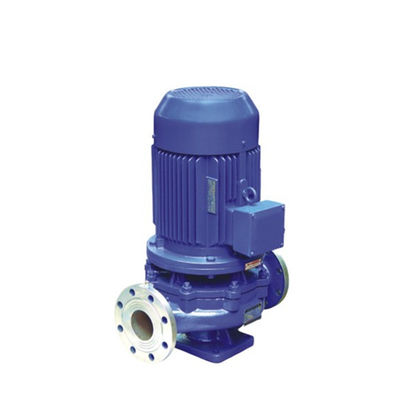

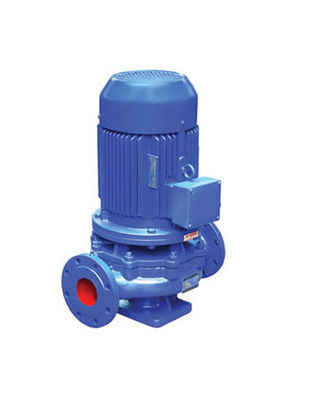

ISGD 저속 수직 단일 단계 단일 흡수 원심 분기 펌프
소개
ISG 수직 단일 단계 단일 흡수 원심 펌프는 우리의 기술 직원입니다 국제 연합 국내 펌프 전문가 국내 우수한 수압 모델을 선택,IS형 원심 펌프 성능 매개 변수의 사용, 일반적인 수직 펌프에 대한 설계의 똑똑한 조합에 따라, 온도, 중간 및 다른 사용에 따라 다른 lSG 유형의 뜨거운 물의 적용에서 파생,높은 온도, 부식 화학 펌프, 오일 펌프. 높은 효율, 낮은 소음, 신뢰할 수있는 성능과 같은 제품 시리즈.
특징
*펌프는 수직 구조, 수입 및 수출 칼리버 같은, 같은 중앙 선에 위치하고, 파이프 라인에서 밸브처럼 설치 될 수 있습니다, 컴팩트하고 아름다운 외관,작은 발자국, 낮은 구조, 예를 들어 보호 덮개와 함께 야외에 배치 될 수 있습니다.
*임플러는 직접 모터의 확장 축에 장착되어 있으며, 축 차이는 짧고 구조는 콤팩트하며, 펌프와 모터 베어링은 합리적으로 배치되어 있습니다.펌프 작동으로 인한 방사선 및 축적 부하를 효과적으로 균형을 잡을 수 있습니다., 그래서 펌프가 원활하게 작동하고 진동이 작다는 것을 보장
*기계적 밀폐 또는 기계적 밀폐 조합을 가진 샤프트 밀폐, 수입 티타늄 밀폐 반지, 중형 고온 기계적 밀폐 및 탄화물 재료의 사용,마모에 저항하는 밀봉, 효과적으로 기계 밀폐의 수명을 연장 할 수 있습니다.
*쉽게 설치 및 유지 보수, 파이프 시스템을 해체 할 필요가 없습니다, 펌프 좌석 견과류를 제거 할 수있는 한 모든 로터 부분을 추출 할 수 있습니다.
*흐름의 사용 요구 사항에 따라, 그리고 펌프 줄을 사용해야 할 필요, 평행 작동.
*펌프의 수직 및 수평 설치는 파이프 배열에 따라 이루어질 수 있습니다.
| - 아니 | 모델 | 흐름 (m3/h) | 머리 (m) | 전력 (kW) | 속도 (rpm) |
| 218 | 50~160 | 6.3 | 8 | 0.75 | 1450 |
| 219 | 50~200 | 6.3 | 12.5 | 0.75 | 1450 |
| 220 | 50-200A | 5.5 | 9.5 | 0.75 | 1450 |
| 221 | 50~250 | 6.3 | 20 | 1.5 | 1450 |
| 222 | 50-250A | 5.6 | 16 | 1.1 | 1450 |
| 223 | 50-125 (I) | 12.5 | 5 | 0.75 | 1450 |
| 224 | 50-160 (I) | 12.5 | 8 | 0.75 | 1450 |
| 225 | 50-160 (I) A | 10.8 | 6 | 0.75 | 1450 |
| 226 | 50-200 ((I) | 12.5 | 12.5 | 1.1 | 1450 |
| 227 | 50-200 ((I) A | 11.3 | 10.1 | 0.75 | 1450 |
| 228 | 50-250 (I) | 12.5 | 20 | 2.2 | 1450 |
| 229 | 50-250 (I) A | 11.7 | 17.6 | 1.5 | 1450 |
| 230 | 50-250 ((I) B | 10.2 | 13.4 | 1.1 | 1450 |
| 231 | 50-315 (I) | 12.5 | 32 | 4 | 1450 |
| 232 | 50-315 (I) A | 11.7 | 28 | 3 | 1450 |
| 233 | 50-315 (I) B | 10.2 | 21 | 3 | 1450 |
| 234 | 65~125 | 12.5 | 5 | 0.75 | 1450 |
| 235 | 65~160 | 12.5 | 8 | 0.75 | 1450 |
| 236 | 65-160A | 10.8 | 6 | 0.75 | 1450 |
| 237 | 65~200 | 12.5 | 12.5 | 1.1 | 1450 |
| 238 | 65-200A | 11.3 | 10.1 | 0.75 | 1450 |
| 239 | 65~250 | 12.5 | 20 | 2.2 | 1450 |
| 240 | 65-250A | 11.7 | 17.6 | 1.5 | 1450 |
| 241 | 65-250B | 10.2 | 13.4 | 1.1 | 1450 |
| 242 | 65-315 | 12.5 | 32 | 4 | 1450 |
| 243 | 65-315A | 11.7 | 28 | 3 | 1450 |
| 244 | 65-315B | 10.1 | 21 | 3 | 1450 |
| 245 | 65-125 (I) | 25 | 5 | 0.75 | 1450 |
| 246 | 65-160 (I) | 25 | 8 | 1.1 | 1450 |
| 247 | 65-160 (I) A | 21.6 | 6 | 0.75 | 1450 |
| 248 | 65-200(I) | 25 | 12.5 | 2.2 | 1450 |
| 249 | 65-200 ((I) A | 23.3 | 10.9 | 1.5 | 1450 |
| 250 | 65-250 (I) | 25 | 20 | 3 | 1450 |
| 251 | 65-250 (I) A | 22.2 | 15.8 | 2.2 | 1450 |
| 252 | 65-250 (I) B | 19.8 | 12.6 | 1.5 | 1450 |
| 253 | 65-315 (I) | 25 | 32 | 5.5 | 1450 |
| 254 | 65-315 (I) A | 23 | 27.9 | 4 | 1450 |
| 255 | 65-315 (I) B | 20.2 | 21 | 3 | 1450 |
| 256 | 80~125 | 25 | 5 | 0.75 | 1450 |
| 257 | 80~160 | 25 | 8 | 1.1 | 1450 |
| 258 | 80-160A | 21.6 | 6 | 0.75 | 1450 |
| 259 | 80~200 | 25 | 12.5 | 2.2 | 1450 |
| 260 | 80-200A | 23.3 | 10.9 | 1.5 | 1450 |
| 261 | 80~250 | 25 | 20 | 3 | 1450 |
| 262 | 80-250A | 22.2 | 15.8 | 2.2 | 1450 |
| 263 | 80-250B | 19.8 | 12.6 | 1.5 | 1450 |
| 264 | 80-315 | 25 | 32 | 5.5 | 1450 |
| 265 | 80-315A | 23 | 27.9 | 4 | 1450 |
| 266 | 80-315B | 20.2 | 21 | 3 | 1450 |
| 267 | 80-125 (I) | 50 | 5 | 1.1 | 1450 |
| 268 | 80-160 (I) | 50 | 8 | 2.2 | 1450 |
| 269 | 80-160 (I) A | 44.5 | 6.3 | 1.5 | 1450 |
| 270 | 80-160 (I) B | 44.5 | 6.3 | 1.5 | 1450 |
| 271 | 80-200 ((I) | 50 | 12.5 | 3 | 1450 |
| 272 | 80-200 ((I) A | 44.6 | 9.9 | 2.2 | 1450 |
| 273 | 80-250 ((I) | 50 | 20 | 5.5 | 1450 |
| 274 | 80-250 ((I) A | 46.7 | 17.4 | 4 | 1450 |
| 275 | 80-250 (I) B | 40.4 | 13.1 | 3 | 1450 |
| 276 | 80-315 (I) | 50 | 32 | 11 | 1450 |
| 277 | 80-315 (I) A | 46.7 | 27.9 | 7.5 | 1450 |
| 278 | 80-315 (I) B | 40.5 | 21 | 5.5 | 1450 |
| 279 | 100~125 | 50 | 5 | 1.1 | 1450 |
| 280 | 100-160 | 50 | 8 | 2.2 | 1450 |
| 281 | 100-160A | 44.5 | 6.3 | 1.5 | 1450 |
| 282 | 100~200 | 50 | 12.5 | 3 | 1450 |
| 283 | 100-200A | 44.6 | 9.9 | 2.2 | 1450 |
| 284 | 100-250 | 50 | 20 | 5.5 | 1450 |
| 285 | 100-250A | 46.7 | 17.6 | 4 | 1450 |
| 286 | 100-250B | 40.4 | 13.1 | 3 | 1450 |
| 287 | 100-315 | 50 | 32 | 11 | 1450 |
| 288 | 100-315A | 46.7 | 27.9 | 7.5 | 1450 |
