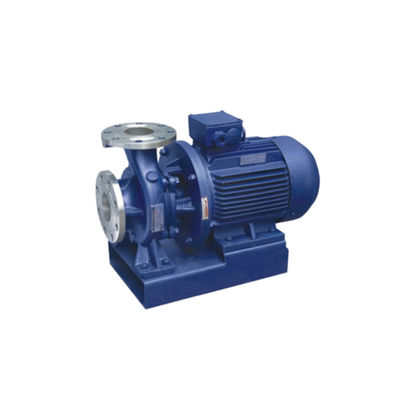

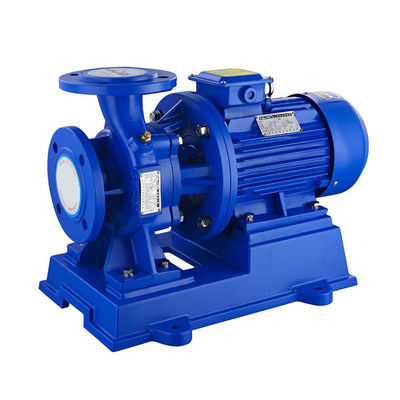

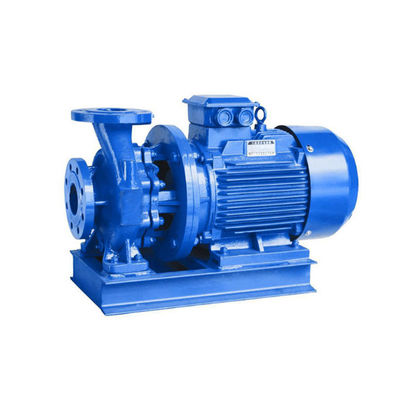

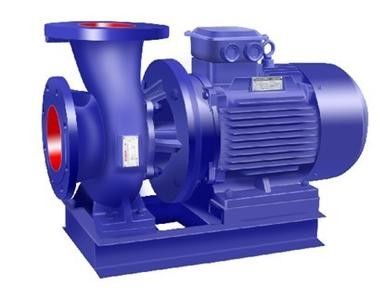

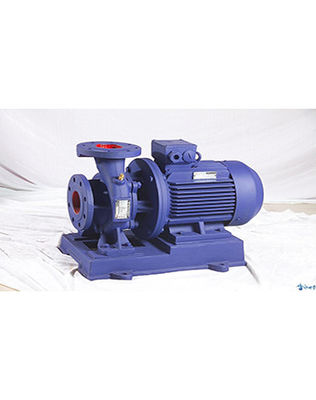

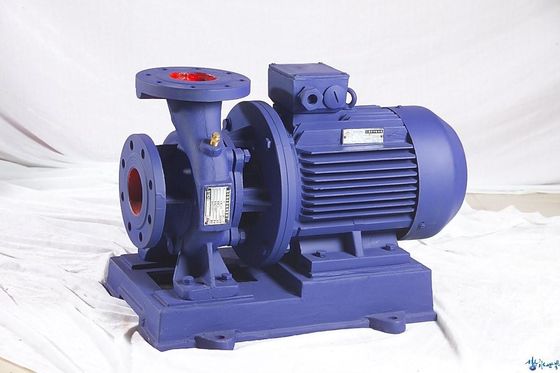

ISW 수평 끝 흡수 펌프 단일 단계 파이프 라인 모노 블록 모터 펌프
소개:
1ISW 수평 끝 흡수 펌프 단 단계 파이프 라인 모노 블록 모터 펌프는 Ronda가 설계 한 고효율 에너지 절감 제품입니다.
2.안정적인 동작, 소음 적, 구성 요소의 높은 동심성 모터에 소음 적 베어링이 사용되며, 림퍼는 최고의 동적 및 정적 균형입니다.작동 시 진동이 없으므로 환경이 개선됩니다..
3- 누출이 없습니다. 샤프트는 기계적으로 탄화탄 합금 착용 가능한 재료로 밀폐되어 있습니다.기간을 연장하고 작업 장소가 깨끗하고 깔끔하도록.
4산업 및 도시에서 널리 사용됩니다. 물 공급 및 배수, 높은 건물, 부스터 물 공급, 정원 관개, 소방 부스터, 원격 물 공급, 난방 시스템,목욕실 및 장비 경쟁에서 차가운&온난한 물의 원형 부스터.
5펌프는 작업장의 작동 조건에 따라 수직, 수평 등이 될 수 있으며 또한 흐름과 스트로크에 대한 요구 사항에 따라,필요한 흐름과 도중을 증가시키기 위해 병렬 및/또는 연속으로 장착된.
6흐름 범위는 1.1-2400m입니다.3/h 및 스트로크 범위 8-160m와 기본 유형, 바이패스 유형, ABC 절단 유형 등이 있습니다. 그리고 다른 흐름 매개체와 온도에 따라 IRG/IRGB/ISWR 뜨거운 물 펌프,IHG/IHGB/ISWH 화학 펌프와 YG/YGB/ISWB 오일 펌프 등같은 종류와 같은 성질의 제품 시리즈가 설계되고 제작되었습니다.
제품 세부 정보:
| 작동 원리: | 원심분리기 |
| 주요 응용 프로그램: | 물 (유, 화학물질, 저희에게 연락) |
| 운전자: | 전기 모터 |
| 전력 사양: | 220V/240V380/415V 3단계; 50hz/60hz |
| 최대 허용 액체 온도: | 100°C (212 °C)°F) |
| 연결 유형: | 플랜지 |
| 케이스: | 철, 스테인레스 스틸 |
| 임펠러: | 철, 스테인레스 스틸, 브롱스 |
| 셰프트 밀폐형: | 기계적 밀폐 |
| 최대 구동량: | 250KW ((340HP) |
| 최대 칼리버: | 500mm ((20인치) |
| 최대 방출측 압력: | 1.6MPa ((16bar) |
| 최대 머리: | 160m ((524.8ft) |
| 흐름 속도 범위: | 10.1-2400m3/h ((4.8-10560US.GPM) |
| 펌프 종류: | 물, 뜨거운 물 종류, 기름 종류, 화학 종류 |
성능 데이터:
| 모델 | 용량 | 머리 | 힘 | 속도 | 에프 | (NPSH) r | 무게 | |
| (m3/h) | (L/s) | (m) | (KW) | (r/min) | (%) | (m) | (kg) | |
| 15-80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20-110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20~125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20~160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25~110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25-125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25-125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25-160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25-160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32-100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32-125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32-125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32-160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32-200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| ... | ||||||||
| 400~300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400-315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400-450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400-450A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400~500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400~500A | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400-500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500~300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500-315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
위의 매개 변수 테이블은 전체의 일부입니다. 더 많은 경우, 저희에게 직접 연락하십시오.
