제품 개요

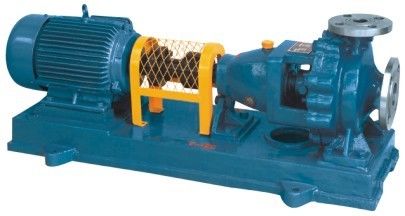

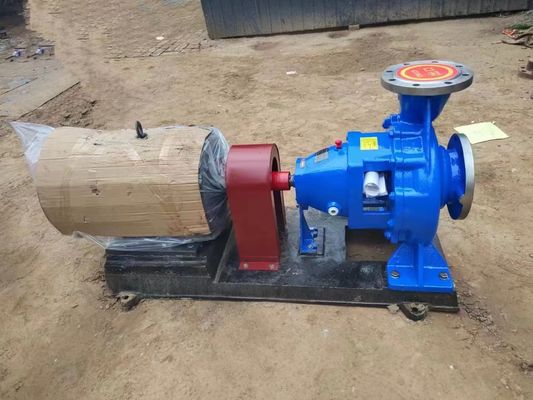

IH 화학 원심 펌프는 국제 표준에 따라 제조된 단일 단계, 단일 흡수 및 캔틸리버 원심 펌프이며 비 금속 공정 설계와 결합됩니다.IH는 F식 저항 펌프 대신 에너지 효율적인 생산입니다.. IH 화학 원심 펌프는 고형 입자, 부식성 및 물과 유사한 점착성을 가진 액체를 운송하기에 적합합니다.평균 온도는 섭씨 -20도에서 섭씨 105도입니다.IH 펌프는 화학, 석유, 전력, 금속, 종이, 의약품,식품 산업 등. 많은 장점과 함께, 훼손 저항성, 경개 저항성, 높은 온도 저항성, 높은 기계적 강도, 안정적인 작동, 진보되고 합리적인 구조,엄격하고 신뢰할 수 있는 밀봉 성능, 편리한 해체 및 수리, 긴 서비스 수명 등
IH 화학 원심분리기는 33 기본 모델이 있으며, 약 22 모델은 이중 속도 ((2900r/min 1450r/min) 이다.총 생산량은 112개입니다..
성능 범위
| 型 号 | 额定转速n=2900r/min | 额定转速n=1450r/min | ||||
| 流量Q ((m3/h) | 扬 程 (m) | 电机功率 (KW) | 流 量 Q ((m3/h) | 扬 程 (m) | 电机功率 (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
흐름량:6.3~400m3/h
머리: 5~125m
속도:2900r/min 1450r/min
전력:0.55~90KW
입구 지름:50~200mm
최대 작동 압력:1.6MPa
모델 표현식
IH 50 - 32 - 160 A IH는 국제 표준 단일 단계 단일 흡수 화학 원심 펌프입니다;50는 펌프 입구 지름;32는 펌프 출구 지름입니다;160는 휠러 명목 지름 (mm) 을 나타냅니다."A"는 첫 번째 절단 후 임플러 외부 지름을 나타냅니다.
설계 특성
펌프 구성
IH 시리즈 화학 원심 펌프는 ISO 국제 표준에 따라 전국 펌프 산업에서 공동 설계 된 제품입니다. 주요 부품은 펌프 인하, 릴러, 밀폐 링, 릴러 견과류,펌프 덮개, 밀폐 부품, 중간 지원, 샤프트, 서스펜션 부품 등.
펌프 구조
펌프 커버는 중간 지원에 매듭에 의해 고정, 그리고 중간 지원에 펌프 껍질과 매듭의 연결에 의해 클램프. 펌프 껍질은 축 흡수,반사 방출 및 발 유형에 의해 지원, 그리고 직접 기단에 고정 될 수 있습니다. 서스펜션 부분은 매듭에 의해 중간 지원에 고정되고 서스펜션 브래킷에 의해 기단에 고정 될 수 있습니다.연장 결합은 편리한 해체에 설계되었습니다펌프가 검사 및 수리를 필요로 할 때, 확장 결합의 중간 연결 부분만 해제해야합니다. 즉, 검사 및 수리를 위해 로터 부품을 끊어야합니다.입구와 출구 연결 파이프, 펌프 껍질과 모터는 해체 할 필요가 없습니다. 그것은 세계에서 보편적인 구조 형태입니다.
펌프 회전 방향
펌프는 연장 결합에서 모터에 의해 직접 구동됩니다. 모터에서 볼 때 시계 방향으로 회전합니다.
펌프의 샤프트 밀폐 유형
셰프트 밀폐는 포장 밀폐 또는 기계 밀폐를 채택합니다. 클라이언트 요구 사항에 따라 선택할 수 있습니다.필요에 따라 ISO3069 및 다른 샤프트 밀폐 유형에 따라 밀폐 구멍 크기를 채택 할 수 있습니다..
포장 봉쇄: 펌프 덮개에 포착 상자가 있습니다. 부드러운 포착 봉쇄를 채택하십시오. 특정 압력으로 된 물을 포착 상자에 전달하여 봉쇄, 냉각, 윤활 및 청소를 수행 할 수 있습니다.
기계적 밀폐: 단면 기계적 밀폐 및 이면 기계적 밀폐; 특정 압력으로 물이 밀폐 구멍으로 전달되어 씻기, 얼굴을 마르고 냉각 할 수 있습니다.
