QJB 얽힘 방지 잠수정 믹서 고출력 교반기 슬러지 농축 탱크 혼합 흐름 유도 탄소 통합

QJB 얽히지 않는 잠수용 믹서

제품 개요
The QJB  anti-entanglement submersible mixer is a specially designed underwater mixing device developed to address the common issues of entanglement and clogging faced by conventional submersible mixers in complex media such as wastewater and sludge최적화된 구조 설계와 전력 전송 시스템을 통해 이 장비는 효율적인 혼합, 혼합,그리고 액체 매체의 흐름 촉진그것은 물 처리 프로세스 전체에서 중간 균일성을 향상시키고 공기, 퇴적,그리고 생화학적 반응수중 장비에 대한 안전 및 신뢰성 표준을 준수하여 설계되었으며, 설치가 쉽고 비용 효율적인 유지보수를 결합합니다.시립 및 산업용 수처리 용도의 광범위한 용도로 적합합니다..
2운영 조건
중간 조건: 폐수, 진흙 또는 잠식 고체, 섬유, 플록 및 기타 불순물을 포함하는 혼합 액체를 처리하기에 적합합니다. 중간 온도 범위는 0 °C ~ 40 °C입니다.pH 범위는 60.0에서 9.0, 중간 밀도는 1100 kg/m3를 초과하지 않아야 하며, 잠복 고체 농도는 5000 mg/l를 초과하지 않아야 합니다. (특정 작동 조건에 맞게 제공되는 맞춤형 솔루션).
환경 조건: 장비는 완전히 물에 잠겨서, 다이빙 깊이 범위 1.0m에서 15m (실제 요구 사항에 따라 조절) 으로 작동해야합니다.작업 환경은 강한 진동이나 충격이 없어야 합니다., 그리고 부식 가스 또는 연화성/폭발성 물질을 포함해서는 안 됩니다. 전원 공급은 세 단계 AC 380V / 50Hz (특별 전압에 맞게 사용자 정의 할 수 있습니다),전압 변동이 등급 전압의 ±10%를 초과하지 않는.
작동 조건: 장비는 지정된 중류 액체 수준에서 작동해야 합니다. 무부하 상태에서 시작 (매체에 침몰하지 않고) 은 금지됩니다.연속 작동 시간은 최소 8시간이어야 합니다.연간 1000시간, 간헐적인 작동이 허용됩니다 (설비 운영 사양을 준수하는 시작-정지 간격).
III. 적용 범위
도시용 수처리: 공기 탱크, 아에로브 탱크, 안오크스 탱크, 진흙 두꺼움 탱크 및 도시용 폐수 처리 시설의 평정 탱크에 적합합니다.하수와 활성 매립물을 혼합하는 데 사용됩니다., 진흙의 침착을 방지하고 생화학적 반응 효율을 향상시킵니다. 또한 도시 강수 보유 용역에서 물 품질 동화 혼합에 적용 될 수 있습니다.
산업용 수처리: 화학, 의약품, 인쇄 및 염색, 식품 가공 등의 산업의 폐수 처리 시스템을 포함합니다.수질 조정 및 사전 처리 단계에서 혼합을 포함하여, 생화학 처리 탱크에서 진흙 혼합 및 산업 회전 물 시스템에서 순환 및 균일성 유지.그것은 또한 산업용 슬레이드 처리에서 슬레이드 혼합 및 고장 방지에 적용 될 수 있습니다..
다른 응용 분야는 수산물 재배에서 산소화 및 순환 혼합 (농업 환경을 개선) 을 포함합니다.강과 호수의 생태적 복원 (물 교환을 촉진하고 조류 성장을 억제) 에서 물의 혼란, 그리고 매립지 매립물 처리 연못에서 매립물 혼합.
IV. 작동 원칙
QJB-CR 안티 랩링 잠수용 믹서는 잠수용 모터에 의해 구동되며, 이 모터는 짝합을 통해 축소 기어 단위로 전력을 전달한다.감소 메커니즘은 낮은 속도로 모터의 고속 회전 변환, 고 토크 로테이션의 펄러. 펄러는 로테이션 도중 축적 추진력과 광선적 흔들힘을 동시에 생성하는 특별히 설계된 가파른 모양을 갖추고 있습니다.축적 추진력은 장비의 축을 따라 액체를 구동합니다., 방향화된 물 흐름을 생성하고, 반사적인 흔들기 힘은 주변 매체에서 순환적인 움직임을 유도하여 분산과 혼합을 촉진합니다.
한편, 엠플레러와 모터 하우스의 사이에 보호 격자 보호막이 설치되어 있는 엠플레러 방지 설계는 주요 기술 하이라이트입니다.이 격자 구조는 유동적인 액체의 흐름을 보장하면서 효과적으로 섬유를 차단또한, 원동기와 모터 사이의 간격으로 들어가는 잔해와 잔해와 같은 잔해. 또한, 원동기 블레이드의 가장자리는 잔해의 접착을 최소화하기 위해 특별히 부드럽게 되어 있다.휠러 의 회전 방향 과 각도 는 "절단형"의 물 흐름을 생성 하기 위해 설계 되었습니다, 더 이상 반동기를 둘러싼 잔해의 가능성을 줄입니다.이 디자인은 장기의 안정적인 작동을 보장하고 얽힘으로 인한 전력 과부하 및 장치 손상과 같은 문제를 방지합니다..
5제품 구조
QJB 안티 랩링 잠수 믹서는 주로 다음과 같은 핵심 구성 요소로 구성된 통합 수중 설계가 있습니다.
잠수용 모터: 스테인리스 스틸 가구 (304 또는 316L, 운영 조건에 따라 선택) 를 가진 3단계 비동기 잠수용 모터가 사용됩니다.우수한 부식 저항성 및 밀폐 성능을 제공합니다.엔진은 장착 된 과열 보호 장치 및 누출 전류 보호 장치가 장착되어 있습니다.전기 공급을 자동으로 차단하는 장치, 모터 온도가 명목값을 초과하거나 누출이 발생하면, 장비의 안전을 보장합니다.
기어 감소 단위: 기어 전력 및 혼합 요구 사항에 따라 기어 비율이 설계된 행성 기어 또는 벌레 기어 감소 구조를 사용합니다.이것은 효과적으로 회전 속도를 줄이는 동시에 토크를 증가, 휠러에 대한 충분한 흔들기 힘을 보장합니다. 내부 구성 요소는 특수한 윤활유로 채워져 있으며, 우수한 윤활과 열 방출 성능을 제공합니다.따라서 서비스 수명을 연장합니다.

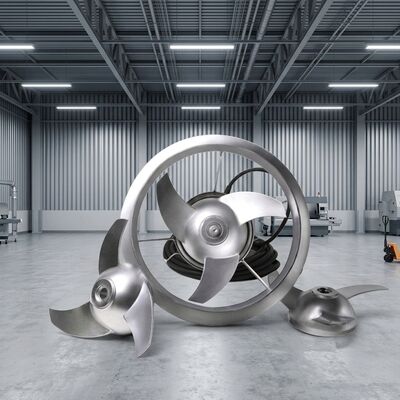

임펠러: 임펠러는 강화 된 엔지니어링 플라스틱 (PPO와 같은) 또는 스테인레스 스틸로 만들어지며 일반적으로 3 ~ 4 개의 블레이드가 있으며 뒤쪽으로 휩쓸립니다.물 저항을 줄이고 혼합 효율을 높이는 간소화된 설계림퍼는 키 연결을 통해 기어박스의 출력 샤프트에 연결되어 안전한 설치와 편리한 해체를 보장합니다.

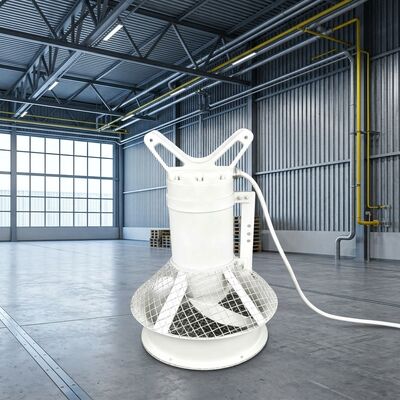

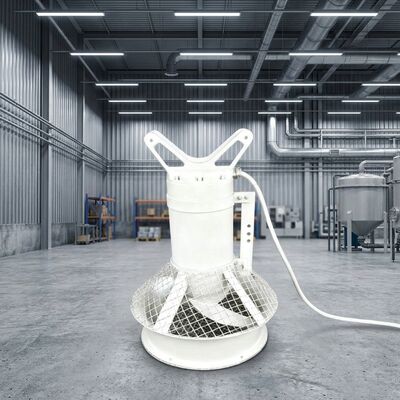

얽히지 않는 보호 장치: 펄러의 바깥쪽에 위치하고 있으며, 모터 하우스와 안정적으로 연결되어 있으며 스테인레스 스틸로 만들어졌습니다.그릴 간격은 일반적인 불순물 크기에 따라 설계됩니다 (일반적으로 10mm~20mm), 효율적으로 큰 잔해가 펄러 영역으로 들어가는 것을 방지하면서 제한되지 않은 물 흐름을 허용합니다. 보호 장치의 가장자리는 운영자 또는 파이프에 긁히는 것을 방지하기 위해 둥근 전환을 특징으로합니다..
밀폐 시스템: 기계 밀폐와 골격 기름 밀폐를 결합한 이중 밀폐 구조를 갖추고 있습니다.기계적 밀폐는 부식 저항성 실리콘 카비드-실리콘 카비드 또는 실리콘 카비드-그래피트 재료로 만들어집니다., 효율적으로 물의 엔진 내부에 들어가는 것을 방지. 골격 기름 밀폐는 보조 밀폐 역할을 합니다.밀폐의 신뢰성을 더욱 향상시키고 누출 없이 수중에서 장기적으로 작동하도록 하는 것.

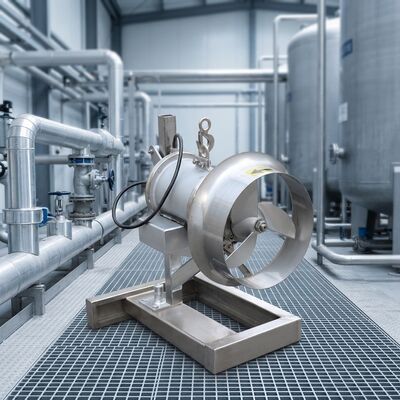

설치 및 장착 부품: 가이드 바드, 리프팅 장치 및 기판을 포함하여; 가이드 바드는 장비 설치 및 제거에 사용됩니다.유지보수 직원이 승강장치를 사용하여 수중에서 장비를 쉽게 들어올릴 수 있도록 하는; 기판은 운용 안정성을 보장하고 물 흐름의 충격으로 인한 장비 이동을 방지하기 위해 탱크 바닥에 고정됩니다.
6제품 특징 및 장점
보다 안정적인 작동을 위해 매우 효과적인 반 얽힘 설계: 반 얽힘 보호 장치와 최적화된 펄러 설계,소스에서 잔해가 얽히게 될 위험을 크게 줄입니다.전통적인 잠수용 믹서기와 비교하면 얽힘 실패율이 80% 이상 감소하여 청소 중단 시간을 최소화하고 연속 작동 시간을 늘립니다.
높은 혼합 효율과 낮은 에너지 소비: 최적화 된 기어 비율과 결합 된 간소화 된 휠러 설계는 더 효과적으로 흔들기 힘을 집중시킵니다.동일한 전력 수준에서 더 넓은 범위의 매개체를 혼합 할 수 있습니다.한편, 엔진과 변속기의 효율적인 통합은 에너지 손실을 줄여 전통적인 장비에 비해 10%~15% 더 많은 에너지 절감을 달성합니다..
고성질의 경화 저항성 및 광범위한 적용: 핵심 구성 요소는 스테인레스 스틸 및 강화 된 엔지니어링 플라스틱과 같은 경화 저항성 재료로 만들어집니다.시립 폐수 및 산업 폐수 등 다양한 부식 매체에 견딜 수 있습니다.재료는 높은 강도, 우수한 충격 저항성 및 노화 저항성을 제공하며 정상적인 유지 관리 조건에서 8 ~ 10 년의 서비스 수명을 제공합니다.
높은 안전 성능과 편리한 작동: 모터는 과열 및 전기 누출과 같은 잠재적 인 위험을 방지하기 위해 여러 가지 내장 보호 장치가 갖추어져 있습니다.장비의 모듈형 설계는 구성 요소를 쉽게 분해하고 교체 할 수 있습니다., 유지보수 직원이 광범위한 훈련을 필요로 하지 않고 일상적인 유지보수를 수행 할 수 있도록 합니다. 또한 장치는 낮은 소음 수준 (수중 소음 ≤60 dB) 에서 작동합니다.환경의 혼란을 최소화.
높은 적응력 및 유연한 응용: 장비는 전력 (0.75kW ∼37kW), 임플러 지름 (200mm ∼800mm),각기 다른 처리 탱크의 크기와 매체 특성 (비결성 고체 농도와 점도 등) 에 따라 침몰 깊이, 시립, 산업 및 생태 복원 응용 프로그램에서 개인 요구 사항을 충족합니다. 추가로 독립적인 작동 또는 여러 단위 조정 제어,그리고 자동 작동을 위해 수처리 시설의 PLC 제어 시스템과 통합될 수 있습니다..
