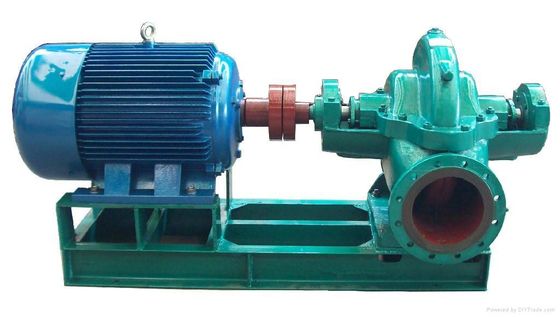

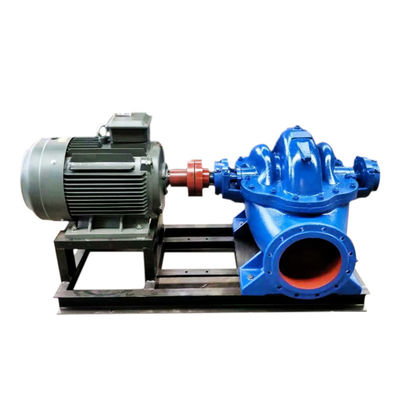

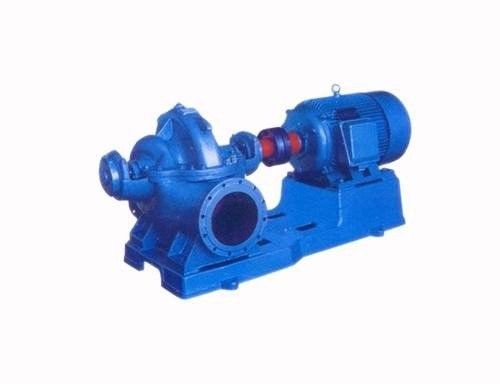

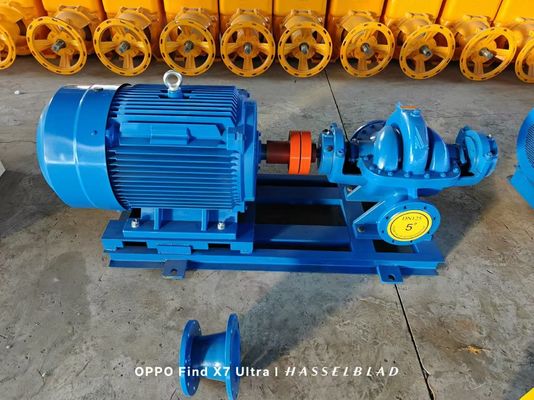

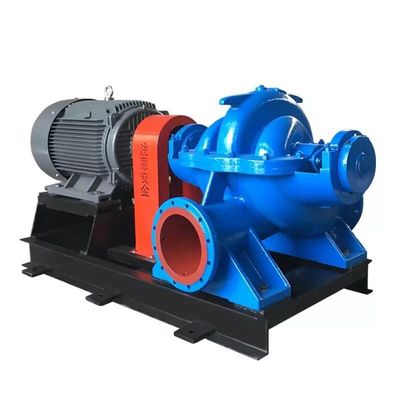

모터와 엔진과 수평선상 양흡입 분할 케이스 원심 펌프
분할 케이스 원심 펌프는 제강소 전력 식물 수분 감독 사업에 사용했습니다
도입
기술 설명
새로운 분할 케이스 펌프
전동기 또는 디젤 엔진과 이용 가능한 완료
쉽게 드라이버로부터 철수를 지원하세요
내부식성과 펌프 케이스가 HT250을 코팅합니다
스테인레스 강 AISI 304 또는 HT250의 추진하는 것
스테인레스 강 AISI 304 또는 아연 도금 철의 샤프트
품질 태도, 기계적 실링 / 글랜드 패킹
애플리케이션
펌프가 만들어지는 물질을 향하여 화학적으로 공격적이지 않은 깨끗한 물과 액체에 대한 용도로 적당합니다. 분할 케이스 펌프는 상수도, 세척용 일련, 압력 부스팅, 소방 일련, 관개, 산업 적용, 클라이매티제이션 일련에서 항온수, 농업이 에 사용하기 위해 권고됩니다.
제한을 사용하기
-10C와 +120C 사이의 액체 온도
대기 온도 최고 +50C
맥스. 압력 25 바로 일하기
지속적인 서비스 S1
상술 :
모델 | 흐름(Q) | 머리 H(m) |
속도 엔(RPM) |
힘 N(kw) |
넷 포지티브 석션 헤드 (m) |
임펠러 직경 D (밀리미터) |
||
M3/H | L/S | 축 동력 | 모터 힘 |
|||||
150S-78 6SH-6 |
126 160 200 |
35 44.5 55.6 |
85 78 70 |
2950 | 41.4 46.9 54.2 |
55 | 3.0 3.6 4.4 |
252. |
150S-78A 6SH-6.A |
111.6 144 180 |
31 40 50 |
67 63 55 |
2950 | 30 33.8 38.5 |
45 | 2.7 3.5 4.0 |
228 |
150S-50 6SH-9 |
130 160 180 |
36.1 44.5 50 |
52.5 50 44 |
2950 | 25.6 38.2 32.9 |
37 | 3.5 4.0 4.5 |
201 |
150S-50A 6SH-9A |
111.6 144 180 |
31 40 55 |
44.8 40 35 |
2950 | 18.5 20.9 24.5 |
30 | 3.0 3.6 4.5 |
186 |
200S-95 8SH-6 |
216 280 342 |
60 78 95 |
108 95 84 |
2950 | 87.7 94.4 10.1 |
110 132 |
4.2 5.5 6.3 |
282 |
200S-63 8SH-9 |
216 280 351 |
60 78 97.5 |
69 63 50 |
2950 | 54.2 59.9 66.9 |
75 | 4.9 6.2 6.8 |
238.5 |
200S-63A 8SH-9A |
180 270 324 |
50 75 90 |
54.5 46 37.5 |
2950 | 41 48.3 51 |
55 | 4.5 5.8 6.6 |
220 |
200S-42 8SH- 13 |
216 280 342 |
60 78 95 |
48 42 35 |
2950 | 35.8 39.2 42.4 |
45 | 5.0 6.5 7.0 |
202 |
200S-42A 8SH-13A |
198 270 310 |
55 75 86 |
43 36 31 |
2950 | 30.5 33.1 34.4 |
37 | 5.8 6.4 6.8 |
196 |
250S-65 10SH-6 |
360 486 576 |
100 135 160 |
71.5 65.1 57 |
1450 | 100.2 112.6 119.3 |
132 | 2.5 3.1 3.6 |
462 |
250S-65A 10SH-6A |
342 468 540 |
95 130 150 |
61 54 50 |
1450 | 83 91.8 101 |
110 | 2.4 3.0 3.5 |
433 |
250S-39 10SH-9 |
360 485 576 |
100 134.5 160 |
42.5 39 34 |
1450 | 55.6 63.2 65.9 |
75 | 2.8 3.4 3.8 |
367 |
250S-39A 10SH-9A |
324 468 576 |
90 130 160 |
35.5 30.5 25 |
1450 | 42.3 48.5 50.9 |
55 | 2.5 3.3 3.8 |
338 |
250S-24 10SH-13 |
360 485 576 |
100 134.5 60 |
28 24 20 |
1450 | 35.7 37.9 39.2 |
55 | 3.0 3.8 4.2 |
299 |
모델 | 흐름(Q) | 머리 H(m) |
속도 엔(RPM) |
힘 N(kw) |
넷 포지티브 석션 헤드 (m) |
임펠러 직경 D (밀리미터) |
||
M3/H | L/S | 축 동력 | 모터 힘 |
|||||
250S-24A 10SH-13A |
342 414 482 |
95 115 134 |
22.2 20.3 17.4 |
1450 | 25.8 27.6 28.6 |
37 | 80 83 80 |
275 |
250S-14 10SH- 19 |
365 485 576 |
101.4 134.5 160 |
16.5 14 11.5 |
1450 | 20.4 22.1 23.1 |
30 | 80.5 83.6 78 |
245 |
250S-14A 10SH-19A |
320 432 504 |
89 120 140 |
13.7 11 8.6 |
1450 | 15.4 15.8 15.8 |
22 | 78 82 75 |
226 |
300S-90 12SH-6 |
590 790 936 |
164 219 260 |
98 90 82 |
1450 | 213 249.5 279 |
300 | 74 77.5 75 |
540 |
300S-90A 12SH-6A |
576 756 918 |
160 210 255 |
86 78 70 |
1450 | 190 217 246 |
260 | 71 74 71 |
510 |
300S-90B 12SH-6B |
540 720 900 |
150 200 250 |
72 67 57 |
1450 | 151 180 200 |
230 | 70 73 70 |
475 |
300S-58 12SH-9 |
576 790 972 |
160 219 270 |
65 58 50 |
1450 | 127.5 151.2 167.5 |
200 | 80 82.4 79 |
452 |
300S-58A 12SH-9A |
529 720 893 |
147 200 248 |
55 49 42 |
1450 | 99.2 115.6 131 |
160 | 80 83 78 |
402 |
300S-58B 12SH-9B |
504 684 835 |
140 190 232 |
47.2 43 37 |
1450 | 82.5 97.7 108 |
132 | 79 82 78 |
382 |
300S-32 12SH- 13 |
600 790 950 |
166.7 219 269.9 |
37.5 32 26.5 |
1450 | 75.7 80.9 83.2 |
90 | 31 38.5 32.5 |
352 |
300S-32A 12SH-13A |
551 720 810 |
153 200 225 |
31 26 24 |
1450 | 56.9 66.7 65.8 |
75 | 79.3 82.5 80.5 |
322 |
300S-19 12SH- 19 |
612 790 935 |
170 219 260 |
23 19 14.5 |
1450 | 46.2 48 47.4 |
55 | 83 85 78 |
290 |
300S-19A 12SH-19A |
504 720 900 |
140 200 250 |
20 16 11.5 |
1450 | 34.8 38.3 37.6 |
45 | 79 82 75 |
260 |
300S-12 12SH-28 |
612 790 935 |
170 220 260 |
14.5 12 9 |
1450 | 23.5 31 31.9 |
37 | 82 83 72 |
251 |
D 320-50
