| 브랜드 이름: | ZY |
| 모델 번호: | QSP |
| 모크: | 2 |
| 가격: | 100-500usd |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 50UNIT/MONTH |
QSP 잠수 하수 펌프: 방수 철선 및 모래 방지
소개
QSP형 물로 채워지는 잠수 펌프 (QS 잠수 펌프) 는 펌프와 모터로 구성됩니다.
물 펌프는 펄러, 가이드 스발 (가이드 셸), 물 입구 노드, 물 출구 및 기타 부품으로 구성됩니다. 펄러는 피침 모양의 수갑 또는 키로 고정됩니다.잠수용 모터 는 물 로 가득 찬 구조 를 채택 한다스테이터 와일링과 철 코어는 물에 직접 침몰, 주로 모터 냉각 및 슬라이딩 베어 윤활용에 사용됩니다.모터의 스테터 윙은 물에 저항하는 전자기 전선을 채택, 좋은 물 저항 성능을 가지고 있습니다. 로터는 다람쥐 케이지 구조입니다. 모터의 상단 끝에는 물 주입 구멍과 배기가스 구멍이 있습니다.그리고 아래쪽 끝에는 물 배charge 구멍이 있습니다.모터의 하부 부분은 펌프의 축력과 로터의 죽은 무게를 견딜 수 있는 추진 베어링이 장착되어 있습니다.로터 샤프트의 연장 끝은 사운드 방지 메커니즘을 형성 하 여 고무 모래 던지기 및 슬라이딩 프레임 오일 밀폐를 장착, 이는 퇴적물이 모터로 들어가는 것을 효과적으로 막을 수 있습니다.
3단계 모터는 롤링 베어링과 슬라이딩 베어링으로 나뉘어 있습니다. 슬라이딩 베어링은 고품질의 그래피트 슬라이브와 스테인리스 스틸 스프러스 플레이트를 채택합니다.전기 펌프가 작동할 때 각각 반사력과 축력을 지탱하는, 안정적인 성능과 신뢰할 수있는 품질. 밀폐 고리와 모래 제어 캡은 모터의 밀폐 장치를 구성합니다.
주요 장점은: 신뢰성 있는 작동, 내구성, 사용하기 쉬운, 높은 전력, 오류가 적고, 낮은 유지 보수 비용입니다. 물로 가득 차있는 한, 모터는 정상적으로 작동 할 수 있습니다.
적용
특수한 구조와 물 공급원 오염이 적기 때문에 이 전기 펌프 시리즈는 하나의 기계와 펌프로 물에서 작동하는 일종의 물 올리기 도구입니다.그것은 농업 토지의 배수 및 관개에 널리 사용될 수 있습니다., 스프링클러 관개, 우물 수리, 가정용 물 흡수, 산업 및 민간 건물의 물 공급 및 배수 시스템, 언덕 지역에서의 물 전환 및 저지대 지역의 배수.
3, QSP 잠수 펌프의 서비스 조건
전기 펌프는 다음 조건에서 연속적으로 작동할 수 있어야 한다.
1중간 온도는 + 25 °C를 넘지 않아야 합니다.
2매체의 pH 값은 6.5에서 8 사이입니다.5;
3고체 불순물의 부피 비율은 0.1% 이상이고 입자의 크기는 0.2mm 이상이 아닙니다.
4전력 주파수는 50 Hz, 전압은 380 V이며 전압 변동 범위는 등급 값의 0.9-1.1 배입니다.
5다이빙 깊이는 0.5m 이하입니다.
설치 및 지침

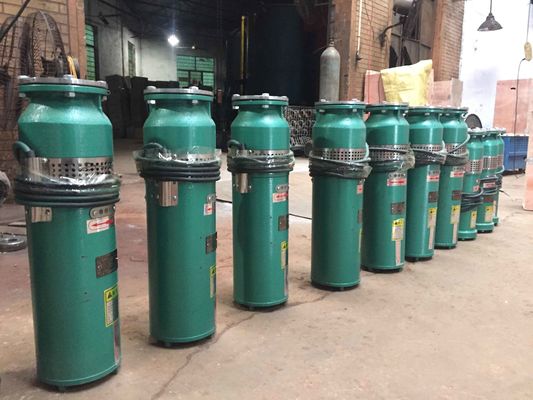

사진

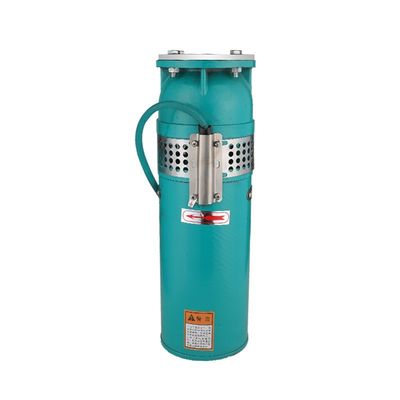

유연철에 있는 재료

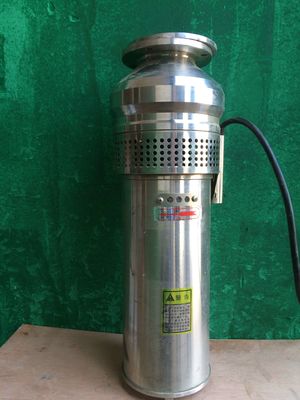

SS 304에 관한 자료
매개 변수
| 모델 |
흐름 M3/h |
머리 m |
힘 kW |
전류 A |
펌프 높이 mm |
플랜지 바깥 지름 mm |
플랜지 중심 거리 mm |
출구 지름 mm |
| QSP15-10-075 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP10-10-055 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP15-7-055 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP15-14-11 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| QSP65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP65-18-55 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP80-15-55 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP120-10-55 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| QSP30-40/3-55 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
