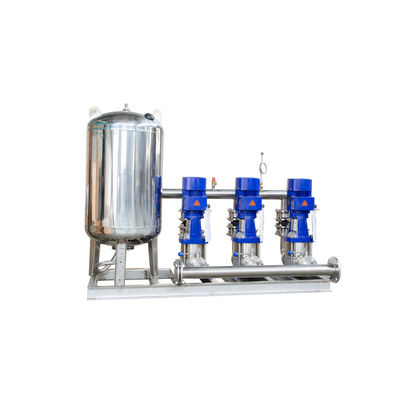

가벼운 수직 다단계 원심 분기 수압 증폭 펌프 세트
CDL 펌프 수송용 수직 다단계 원심 펌프와 물 액체와 유사한 물리적, 화학적 성질, QDL 타입 펌프 전송 중간 온도 0 °C ~ 80 °CQDLR형 펌프 전송 중간 온도 0 °C ~ 130 °C펌프 입수 압력은 0.6MPa를 초과해서는 안 됩니다.
수직 설치를 위한 QDL형 펌프, 콤팩트하고 소음도 낮고 발자국도 작습니다. 주로 도시 도시 초고층 건물의 물 공급 및 중앙 난방 시스템, 소방 시스템,에어컨 시스템, 물 공급 시스템 및 다른 산업 및 광업 기업.

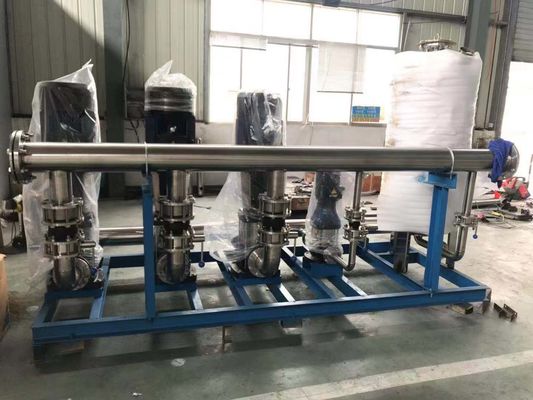

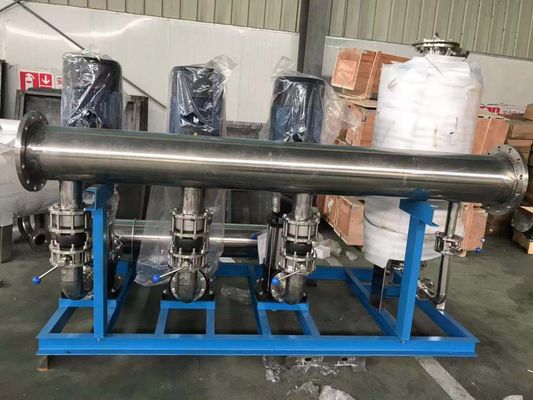

2가벼운 수직 다단계 원심 분기 일정한 압력 전송 리프트 워터 부스터 펌프 세트 구조 및 특징
CDL형 펌프 흡수 입구는 펌프의 입구 부분의 하단에 위치하고, 출구는 펌프 배charge 세그먼트의 위에 위치하며, 둘 다 수평 방향으로 위치한다.펌프의 출구 90 °의 각을 유지할 수 있습니다, 180 °, 270 ° 사용자의 필요에 따라 흡입 (정규 설치 때 0 °).
펌프는 주로 흡수 세그먼트, 중부 세그먼트, 배charge 세그먼트, 베어링 브래킷, 모터 브래킷, 펄러, 가이드 페인, 샤프트, 베어링, 샤프트 수갑, 균형 드럼 등 다른 부품으로 구성됩니다.흡수 부분, 중부 세그먼트, 배열 세그먼트, 베어링 브래킷 형태의 작업실. 롤러 부품으로 구성 된 샤프트, 릴러, 균형 드럼 및 샤프트 수갑. 균형 드럼에 의해 균형 잡힌 축 힘,상단 반사 추진력 구슬 베어링에 의한 잔류 축력흡수 세그먼트, 중부 세그먼트, 배출 세그먼트 고압 물 누출을 줄이기 위해 밀폐 고리를 분리 설치.
셰프트 상단에는 반사 추진력 구슬 베어링이 장착되어 있고, 아래쪽에는 슬라이딩 베어링이 장착되어 있습니다. 롤링 베어링은 기름으로 윤활합니다.냉각을 위해 정상 온도의 물을 사용하는 뜨거운 물 순환 펌프. 샤프트 밀폐는 부드러운 포장 밀폐, 또한 기계적 밀폐와 교환 될 수 있습니다, 윤활 및 균형 챔버의 압력 물로 냉각.
수직 모터로 움직이는 펌프, 모터 쪽에서 펌프는 시계 반대 방향으로 회전합니다.
3.CDL 수직 다단계 물 부스터 펌프 응용
CDL 수직 다단계 원심 펌프 응용 범위는 광범위합니다. 의약품, 식품, 화학 산업, 관개, 압력화, 증류, 양조, 화재 제어, 물 공급,하수 처리, 전기 및 기계, 인쇄 및 염기 산업, 해수 해소, 선박 장비 및 지원 압력 탱크 및 모든 생활 영역, 광범위한 사용.
예를 들어:
냉각 물, 뜨거운 물
물 공급/분배
보일러 물 공급
화재 보호
금속 제조
관개
일반 산업 서비스
해수
역오스모스 (RO) 시스템
4.CDL 수직 다단계 물 펌프 재료
CDL 수직 다단계 물 펌프는 청정 물, 뜨거운 물 및 바닷물 및 화학 처리에 널리 사용됩니다. 펌프 부품에는 다양한 액체 펌프에 대한 다른 재료가 있습니다.
5CDL 수직 다단계 펌프 성능 데이터 시트
