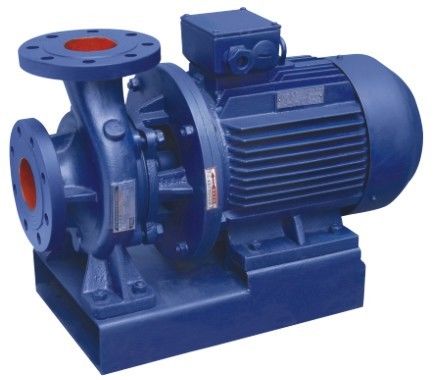

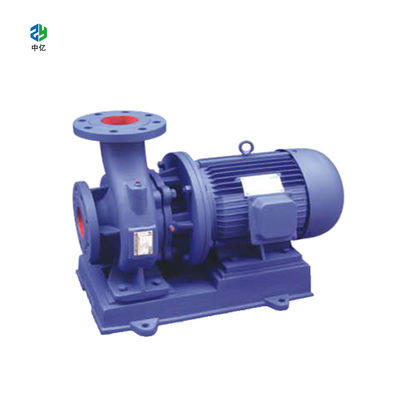

ISWH 수평 단일 단계 단일 흡입 단일 흡입 폭발 방지 오일 펌프
제품 소개
∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙
ISWH 최첨단 수압 모델을 이용한 수평 단일 단계 단일 흡입 단일 흡입 폭발 방지 오일 펌프IS에 따라 단일 단계 단일 흡수 원심 분산 펌프 성능 매개 변수 및 수직 펌프 구조 설계의 고유 조합, 그리고 엄격한 국제 ISO2858 설계 및 제조에 따라, 고 효율성과 에너지 절감, 신뢰할 수있는 성능을 가진 탄화물 기계 밀폐 장치의 선택,쉽게 설치할 수 있습니다.
적용 범위
∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙
1물 공급 및 물에서 사용되는 다른 액체와 유사한 물리적 및 화학적 특성을 갖춘 물, 산업 및 도시 물 공급 및 배수, 초고층 건물 압력화 물,정원 관개, 화재 증폭기, 장거리 운송, 따뜻하고 차가운 냉각 주기, 욕실 및 다른 차가운 물 주기 압력화 및 장비 지원, 온도 t ≤ 80 °C의 사용.
2광역 사용: 금속, 화학, 섬유, 종이 및 호텔, 예를 들어 보일러 온수 압력 순환 시스템 및 도시 난방 시스템, 사용 온도는 t ≤ 120 °C입니다.
3석유, 화학, 금속, 전력, 종이 제조, 식품 및 의약품 및 합성 섬유,그리고 -20 °C ~ + 120 °C의 온도는 비고형 입자의 운송을 위해, 식이성이 있고 물과 비슷한 점성이 있습니다.
4가솔린, 가솔린, 디젤 및 기타 석유 제품 또는 연화성, 폭발성 액체의 배달을 위해 중간 온도는 -20 ~ +120 °C입니다.
제품 특징
∙
1원활한 작동: 원활한 작동을 보장하기 위해 펌프 샤프트와 동력 및 정적 균형의 임플러의 절대적 동심성, 진동이 없습니다.
2. 방울 누출: 다른 재료, 탄화물 밀폐, 다른 미디어 전달의 누출이 없도록.
3낮은 소음: 펌프의 지원 하에 두 낮은 소음 베어링, 부드럽게 실행, 모터 약한 소음 외에도, 기본적으로 소음.
4. 쉽게 설치 및 유지 보수, 파이프 시스템을 해체 할 필요가 없습니다, 펌프 좌석 견과류를 제거 할 수있는 한 모든 로터 부분을 추출 할 수 있습니다.
5낮은 실패율: 단순하고 합리적인 구조, 세계 수준의 품질 지원의 사용의 핵심 부분, 기계 문제없는 작업 시간은 크게 향상되었습니다.
6간편한 유지보수: 밀폐, 베어링의 교체, 간단하고 편리합니다.
7. 더 많은 지방을 배치: 수출은 왼쪽, 오른쪽, 3 방향, 다음 파이프 라인업 배치 설치, 공간을 절약 할 수 있습니다.
| 모델 | 흐름 | 머리 m |
효율성 % |
속도 r/min |
힘 kw |
NPSH m |
KG | |
|---|---|---|---|---|---|---|---|---|
| m3/h | l/s | |||||||
| ISWB15-80 | 1.1 1.5 2.0 |
0.3 0.42 0.55 |
8.5 8 7 |
26 34 34 |
2900 | 0.18 | 2.3 | 17 |
| ISWB20-110 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
16 15 13.5 |
25 34 35 |
2900 | 0.37 | 2.3 | 25 |
| ISWB20-160 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
33 32 30 |
19 25 23 |
2900 | 0.75 | 2.3 | 29 |
| ISWB25-110 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
16 15 13.5 |
34 42 41 |
2900 | 0.55 | 2.3 | 26 |
| ISWB25-125 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 | 0.75 | 2.3 | 28 |
| ISWB25-125A | 2.5 3.6 4.6 |
0.69 1.0 1.28 |
17 16 14.4 |
35 35 35 |
2900 | 0.55 | 2.3 | 27 |
| ISWB25-160 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 | 1.5 | 2.3 | 39 |
| ISWB25-160A | 2.6 3.7 4.9 |
0.12 1.03 1.36 |
29 28 26 |
31 31 31 |
2900 | 1.1 | 2.3 | 34 |
| ISWB32-100I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.75 | 2.0 | 32 |
| ISWB32-125 | 3.5 5.0 6.5 |
0.97 1.39 1.8 |
22 20 18 |
40 44 42 |
2900 | 0.75 | 2.3 | 28 |
| ISWB32-125A | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
17.6 16 14.4 |
43 43 43 |
2900 | 0.55 | 2.3 | 28 |
| ISWB32-160 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
33 32 30 |
34 40 42 |
2900 | 1.5 | 2.3 | 28 |
| ISWB32-160I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
33.2 32 30.2 |
34 40 42 |
2900 | 2.2 | 2.0 | 47 |
| ISWB32-200 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
51 50 48 |
28 35 37 |
2900 | 3 | 2.0 | 47 |
| ISWB32-200I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
50.5 50 48 |
26 33 35 |
2900 | 4 | 2.0 | 43 |
| ISWB32-200IA | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
44.6 44 42.7 |
34 40 42 |
2900 | 2.2 | 2.0 | 74 |
| ISWB40-100 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.55 | 2.3 | 32 |
| ISWB40-100A | 3.9 5.6 7.4 |
1.08 1.56 2.06 |
10.6 10 9 |
52 52 52 |
2900 | 0.37 | 2.3 | 32 |
| ISWB40-125 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
21 20 18 |
41 46 43 |
2900 | 1.1 | 2.3 | 34 |
