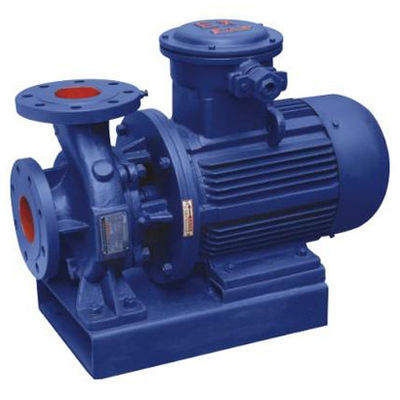

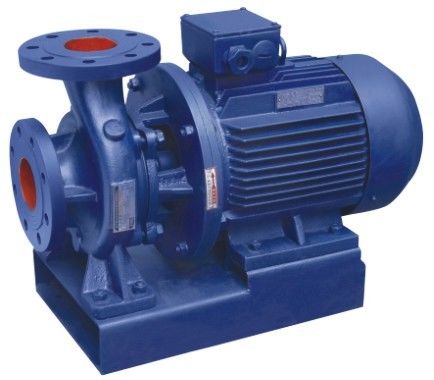

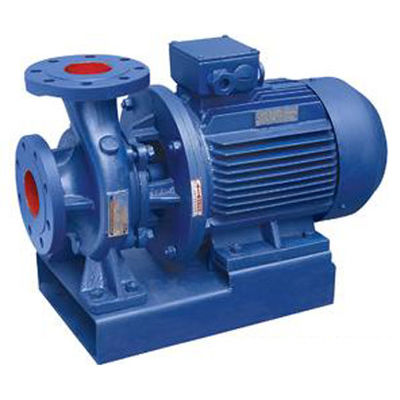

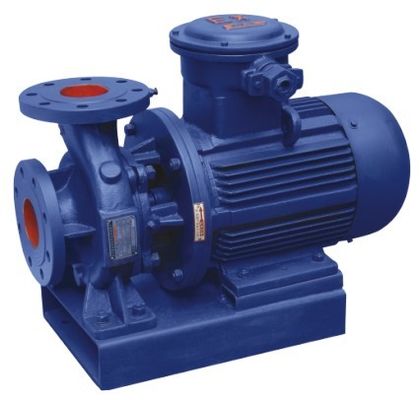

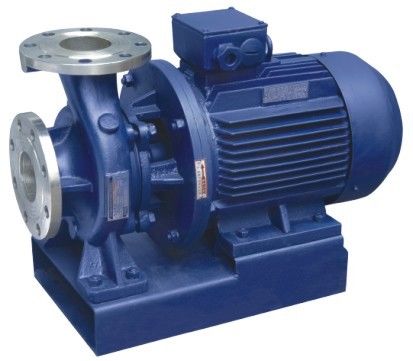

ISW 단일 스테이지 수평 원심 펌프 임펠러 펌프
제품소개
————————————————————————————————————
ISWH 수평 단일 스테이지 단일 흡입 단일 흡입 방폭 오일 펌프는 IS 단일 스테이지 단일 흡입 원심 펌프 성능 매개변수와 수직 펌프 고유의 구조 설계 조합에 따라 가장 진보된 유압 모델을 사용하며 엄격한 기준에 따릅니다. 국제 iso2858 설계 및 제조, 고효율 및 에너지 절약, 안정적인 성능, 쉬운 설치 등을 갖춘 카바이드 기계적 씰 장치 선택
적용 범위
————————————————————————————————————
1. 산업 및 도시 물 공급 및 배수, 고층 빌딩 가압수, 정원 관개, 소방 부스터, 장거리 운송, 온난 및 저온을 위해 물에 사용되는 다른 액체와 유사한 물 및 물리적, 화학적 특성을 전달합니다. 냉동 사이클, 욕실 및 기타 냉수 사이클 가압 및 장비 지원, 온도 t ≤ 80 ℃ 사용.
2. 널리 사용되는 : 보일러 온수 가압 순환 및 도시 난방 시스템과 같은 야금, 화학, 섬유, 종이 및 호텔 호텔, iswr 유형 사용 온도 t ≤ 120 ℃.
3. 석유, 화학, 야금, 전력, 제지, 식품 및 제약 및 합성 섬유에 적합하며 온도는 -20 ℃ ~ + 120 ℃이며 비고체 입자, 부식성 및 물과 유사한 점도의 운송에 적합합니다. .
4. 휘발유, 등유, 디젤 및 기타 석유 제품 또는 가연성, 폭발성 액체를 운송하는 경우 중간 온도는 -20 ~ +120 ℃입니다.
제품특징
————————————————————————————————————
1. 부드러운 작동: 펌프 샤프트의 절대 동심도와 동적 및 정적 균형의 임펠러로 진동 없이 부드러운 작동을 보장합니다.
2. 누수: 다양한 재료, 카바이드 씰로 다양한 매체 전달이 누출되지 않도록 합니다.
3. 저소음: 펌프 지지대 아래에 있는 2개의 저소음 베어링이 원활하게 작동하고 모터의 약한 소리 외에 기본적으로 소음이 없습니다.
4. 펌프 시트 너트를 제거하면 모든 로터 부품을 추출할 수 있는 한 쉬운 설치 및 유지 관리, 파이프 시스템을 분해할 필요가 없습니다.
5. 낮은 고장률: 간단하고 합리적인 구조, 세계적 수준의 품질 지원 사용의 핵심 부분, 기계 고장 없는 작업 시간이 크게 향상되었습니다.
6. 쉬운 유지 관리 : 씰, 베어링 교체가 간단하고 편리합니다.
7. 더 많은 지역 배치: 왼쪽, 오른쪽, 위쪽 세 방향으로 수출할 수 있으며 파이프라인 레이아웃을 설치하여 공간을 절약할 수 있습니다.
| 모델 | 흐름 | 머리 중 |
능률 % |
속도 r/분 |
힘 kw |
NPSH 중 |
킬로그램 | |
|---|---|---|---|---|---|---|---|---|
| m3/h | l/초 | |||||||
| ISWB15-80 | 1.1 1.5 2.0 |
0.3 0.42 0.55 |
8.5 8 7 |
26 34 34 |
2900 | 0.18 | 2.3 | 17 |
| ISWB20-110 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
16 15 13.5 |
25 34 35 |
2900 | 0.37 | 2.3 | 25 |
| ISWB20-160 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
33 32 30 |
19 25 23 |
2900 | 0.75 | 2.3 | 29 |
| ISWB25-110 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
16 15 13.5 |
34 42 41 |
2900 | 0.55 | 2.3 | 26 |
| ISWB25-125 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 | 0.75 | 2.3 | 28 |
| ISWB25-125A | 2.5 3.6 4.6 |
0.69 1.0 1.28 |
17 16 14.4 |
35 35 35 |
2900 | 0.55 | 2.3 | 27 |
| ISWB25-160 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 | 1.5 | 2.3 | 39 |
| ISWB25-160A | 2.6 3.7 4.9 |
0.12 1.03 1.36 |
29 28 26 |
31 31 31 |
2900 | 1.1 | 2.3 | 34 |
| ISWB32-100I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.75 | 2.0 | 32 |
| ISWB32-125 | 3.5 5.0 6.5 |
0.97 1.39 1.8 |
22 20 18 |
40 44 42 |
2900 | 0.75 | 2.3 | 28 |
| ISWB32-125A | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
17.6 16 14.4 |
43 43 43 |
2900 | 0.55 | 2.3 | 28 |
| ISWB32-160 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
33 32 30 |
34 40 42 |
2900 | 1.5 | 2.3 | 28 |
| ISWB32-160I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
33.2 32 30.2 |
34 40 42 |
2900 | 2.2 | 2.0 | 47 |
| ISWB32-200 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
51 50 48 |
28 35 37 |
2900 | 삼 | 2.0 | 47 |
| ISWB32-200I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
50.5 50 48 |
26 33 35 |
2900 | 4 | 2.0 | 43 |
| ISWB32-200IA | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
44.6 44 42.7 |
34 40 42 |
2900 | 2.2 | 2.0 | 74 |
| ISWB40-100 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.55 | 2.3 | 32 |
| ISWB40-100A | 3.9 5.6 7.4 |
1.08 1.56 2.06 |
10.6 10 9 |
52 52 52 |
2900 | 0.37 | 2.3 | 32 |
| ISWB40-125 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
21 20 18 |
41 46 43 |
2900 | 1.1 | 2.3 | 34 |
